Aktiv harmonik kompensatorları necə avadanlıqların iş vaxtını artırır?

Harmonik distorsiyasının nə olduğunu və onun avadanlıqların xidmət müddətinə təsirini başa düşmək

Harmonik distorsiyası nədir və elektrik avadanlıqlarına necə zərər verir?

Elektrik akışı mükəmməl sinüs dalğası kimi hamar axmadığı zaman biz harmonik distortiya adlandırdığımız şeyi alırıq. Bu təbii olmayan dalğa formalıları təmiz enerji təchizatını pozur və motorlara, transformatorlara və kondansatörlərə normaldan xeyli çox cərəyan çəkməyə məcbur edən yüksək tezlikli komponentlər yaradır. Nəticə? Komponentlər normaldan daha isti işləməyə başlayır, bu da onlara əlavə təzyiq göstərir və izolyasiyanın normaldan daha sürətli pozulmasına səbəb olur. Keçən ilin sənaye hesabatları həqiqətən də narahat edici bir şey göstərdi - erkən motor zətəllərinin təxminən 38%-i harmoniklər nəticəsində yaranan termal gərginlikdən irəli gəlir. İndi isə məqam maraqlı bir hal alır. Passiv filtrlər bu problemləri həll etməyə çalışır, lakin həmişə effektiv olmur. Aktiv harmonik aradan qaldırıcılar isə fərqli şəkildə işləyir. Onlar problemi başladığı mənbədə, hələ də baş verərkən həll edir və bu, əhəmiyyətli maşınlarda zərərin tədricən yığılmasını dayandırır.

Harmoniklər səbəbindən təchizatın keyfiyyətinin pisləşməsinin ümumi əlamətləri

Harmoniklərlə bağlı aşınma əlamətlərinə aşağıdakılar daxildir:

• Qeyri-adi istilik yaranması normal əməliyyat zamanı transformatorlarda və ya mühərriklərdə
• Təsadüfi davranış proqramlaşdırıla bilən məntiqi idarəetmə bloklarında (PLC-lər) və ya sensorlarda
• Titətmələrin artması moment dalğalanmaları səbəbindən elektrik maşınlarında

85 sənaye müəssisəsindən alınan elektrik təmiri jurnalı göstərir ki, bu cür əlamətlər 62%-dən çox planlaşdırılmamış təchizat əvəzetmələrindən əvvəl baş verir. Bu məlumat IEEE Power Quality Report 2024-də qeyd edilib.

Məlumat Analizi: Keyfiyyətsiz elektrik enerjisinə görə baş verən təchizatın çıxışdan çıxması faizi

Gərginlik düşmələri və harmoniklər kimi elektrik keyfiyyəti problemləri orta həcmli istehsalat müəssisələrinin ildə əsasən 740 min ABŞ dolları avadanlıq əvəzetməyə sərf etməsinə səbəb olur (Ponemon, 2023). Xətaların növünə görə dağılım aşağıdakı kimidir:

Qüsur Növü	Harmoniklərlə əlaqədar
Elektrik motorunun yandırılması	41%
Kondensatorun sıradan çıxması	33%
Transformatorun nasazlanması	26%

Hal: Tikiş müəssisəsində elektrik motorunun sobalanması

Tikiş müəssisəsi aktiv harmoniklərin azaldılması üçün həll tətbiq edənə qədər hər 18 ayda bir elektrik motorlarında nasazlıqlar baş verirdi. İlk ölçmələr ümumi harmonik distorsiyasının (THD) 19% olduğunu, IEEE 519 standartlarının tövsiyə etdiyi 8% həddini əhəmiyyətli dərəcədə aşdığını göstərdi. Quraşdırmadan sonra:

• Motor temperaturu 155°F-dən (68°C) 122°F-ə (50°C) qədər düşdü
• İllik texniki xidmət xərcləri 48 min ABŞ dolları azaldı
• 50 at gücü motorlarının istifadə müddəti 1,5 ildən 4,2 ilə qədər artırıldı

Bu nəticələr real vaxtda harmonik korreksiyasından istifadə edən sənaye müəssisələrinin beş il ərzində motor mübadiləsini 72% azaltdığını göstərən EPA tapıntılarına uyğundur.

Aktiv harmonik aradan qaldırıcıların (AHA) qızdırılmanı və termal gərginliyi necə qarşısını alması

Aktiv harmonik aradan qaldırıcıların iş prinsipi haqqında elmi əsaslar

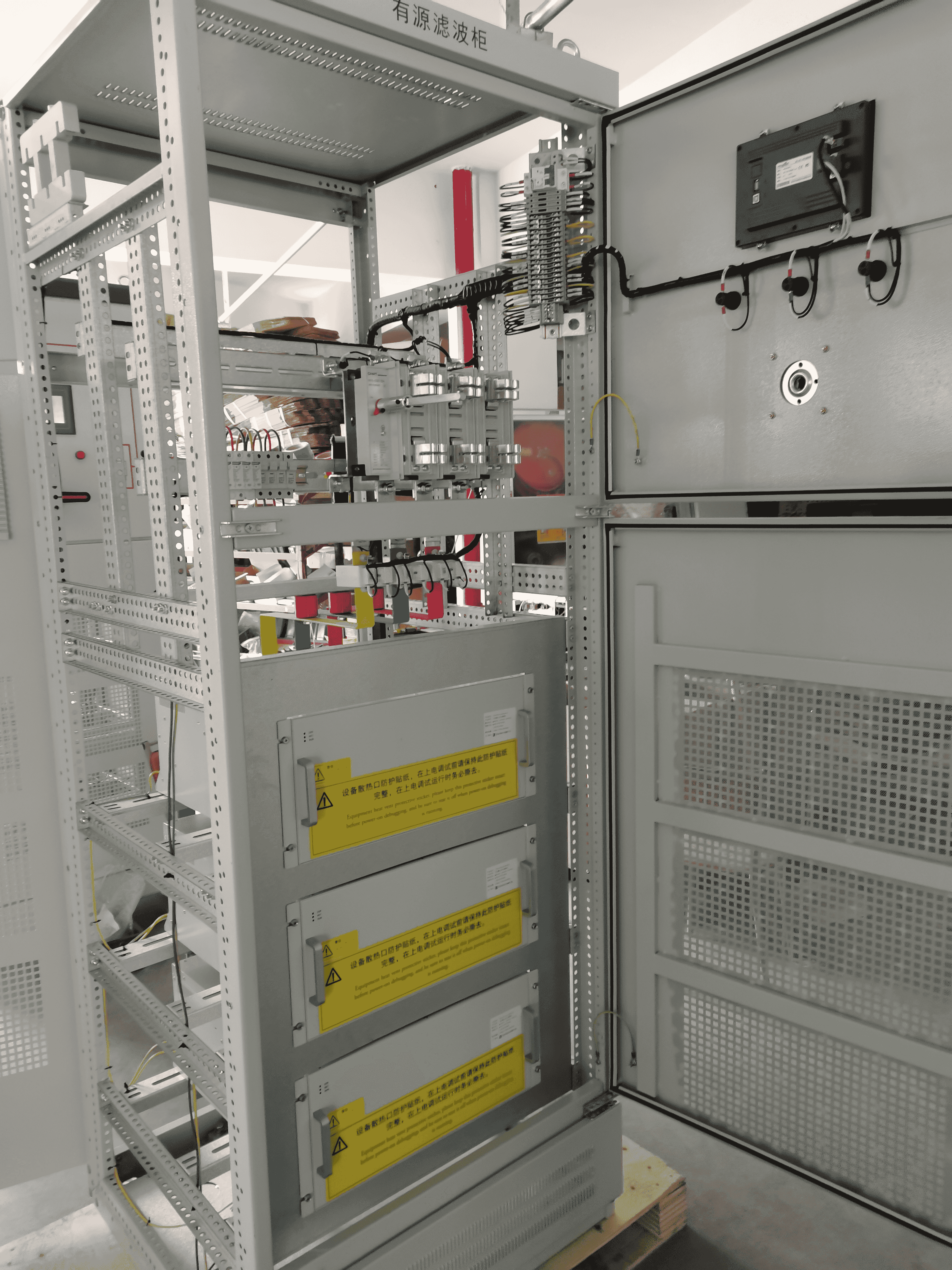

Aktiv harmonik aradan qaldırıcılar (AHA) harmonik cərəyanları real vaxtda ləğv edən tərs harmonik cərəyanlar yaradılması üçün izolyasiyalı qapılı bipolar tranzistor (IGBT) texnologiyasından istifadə edirlər. Harmonikləri mənbədə neytrallaşdıraraq AHA motor sargılarında və transformator nüvələrində artıq cərəyanın yaranmasını qarşısını alır və termal gərginliyi əhəmiyyətli dərəcədə azaldır.

Həssas elektrik sistemlərində real vaxtda harmoniklərin ləğvi

Müasir AHA-lar daima gərginlik və cərəyan dalğa formalarını nəzarət edir və çıxışlarını 2 millisaniyə ərzində harmonikləri 50-ci növbəyə qədər ləğv etmək üçün tənzimləyir. Bu sürətli reaksiya kondensatorlarda istilik yaranmasını 18–22°C qədər azaldır (EPRI 2023), bu da izolyasiya deqradasiyasının əsas səbəblərindən birinin qarşısını alır.

Müqayisəli Məlumat: Transformatorlarda Temperaturun Azalması Quraşdırma Üsullarından Sonra

Tədqiqatlar göstərir ki, AHM-lər 500 kVA transformatorlarda iş temperaturunu orta hesabla 14°C (IEEE 2022) azaldır və termal yaşlanma sürətini 62% kimi azaldır. Bu yaxşılaşma qorunmamış sistemlərlə müqayisədə transformatorun xidmət müddətinin 28% artırılması ilə müvafiqdir.

Sənaye Nümunəsi: İstehsalatda Kondensator Banklarının Çıxmasının Qarşısının Alınması

Orta ölçülü avtomobil hissələri istehsalçısı AHM quraşdırılmasından sonra 18 ay ərzində kondensator banklarının 83% çıxmasından qurtuldu. Sistem harmonik induksiya edilən reaktiv gücün 35 kVAR-dan 4 kVAR-a endirildi, illik təmir xərclərini 47.000 ABŞ dolları qədər azaltdı və əsas dövriyyə əməliyyatlarında 99,4% işlək vaxt saxlanıldı.

Aktiv Harmonik Azalma ilə Dayanma Vaxtının və Avadanlıq Xətalarının Azaldılması

Elektrik Keyfiyyətinin Yaxşılaşdırılması ilə Əməliyyat İşlək Vaxtının Əlaqələndirilməsi

Harmonik distorsiya nəzarətdən çıxanda gərginliyin sabitliyinə təsir edir, bu da avadanlıqlara əlavə yük qoyur və gözlənilmədən elektrik itkisinə səbəb olur. Harmonikləri düzgün idarə etməyən zavodlar hər il təxminən 217 saat itirirlər, çünki mühərriklər sıradan çıxır və relyelər gözlənilmədən işə düşür. Həll yolu? Aktiv harmonik aradan qaldırıcılar sisteminə əks cərəyanlar verərək ümumi harmonik distorsiyasının (THD) səviyyəsini 5% -dən aşağı salmaqla işləyir ki, bu da əksər əməliyyatlarda təhlükəsiz hesab olunur. Gərginlik dalğalanmalarını nəzarətdə saxlayaraq obyektlər ümumilikdə daha az dayanma hadisələri ilə qarşılaşırlar. Bu texnologiyadan istifadə edən istehsalat sahələri 2023-cü ilin Power Quality Journal-da dərc olunan son tapıntılara əsasən ümumi iş vaxtında 18-dən 22 faizə qədər yaxşılaşma bildiriblər. İstehsalat cədvəlini davamlı saxlamaq istəyən sənaye menecerləri üçün harmoniklərin düzgün idarə edilməsinə investisiya həm operativ, həm də maliyyə baxımından məqbuldur.

Aktiv harmonik aradan qaldırıcı quraşdırıldıqdan sonra dayanma müddətinin azalmasının miqdarı

47 sənaye obyektindən toplanmış quraşdırma sonrası məlumatlar əhəmiyyətli yaxşılaşmaları göstərir:

Metrik	Aradan qaldırılmazdan əvvəl	Aradan qaldırıldıqdan sonra	Inkişaf
Aylıq dayanma saatları	38	9	76%
Motorun dəyişdirilmə tezliyi	11/illik	3/illik	73%
Harmoniklərdən itirilən enerji	19%	5%	74%

Bu artım əsas yükümlərdə THD-nin 25%-dən 4%-dən aşağıya endirilməsi ilə əlaqədardır.

İşləmə göstəriciləri: Harmoniklərin Ümumi Distorsiya Oranının (THD) səviyyəsinin azalma dərəcəsi sənaye müəssisələrində

2 millisaniyədən az cavab vaxtı ilə aktiv harmonik aradan qaldırıcılar THD ilə əlaqəli avtomat maşınların işə dayandırılmasının qarşısını almaqda passiv filtrlərdən 40% daha effektivdir. Məlumat mərkəzlərində bu texnologiya cərəyan distorsiyasını IEEE 519-2022 standartları daxilində saxlayaraq harmoniklərə görə soyutma sistemlərinin xətalarını 68% azaltmışdır.

Təmiz enerji və enerji səmərəliliyi ilə avadanlıqların istismar müddətinin uzadılması

Sabit gərginlik dalğa formalıların maşınların istismar müddətinə uzunmüddətli təsiri

Aktiv harmonik aradan qaldırıcılar, narahat edici harmonik distorsiyaları aradan qaldırmaqla həssas sənaye avadanlıqlarını qoruyur. Güc təmiz qaldıqda, bu, məsələn, mühərrikin sarğılarında və transformator nüvələrində istinin yığılmasının azalması deməkdir. Ötən il yayımlanan IEEE hesabatına görə, bu komponentlər harmonik yüklərə məruz qaldıqda təxminən 40 faiz daha sürətli aşınır. Gərəkli gərginliyin sabitliyini saxlamaq da unudulmamalıdır. Sabit gərginlik izolyasiyanın pozulmasının qarşısını alır və yataqların vaxtından əvvəl aşınmasının qarşısını saxlayır. Belə qoruma avadanlıqların işlək müddətini üç ilə beş il artırmağa kömək edə bilər. Dəyişən sürətli qruplardan ağır şəkildə asılı olan müəssisələrdə bu fayda ən aydın şəkildə görünür, çünki onların sistemləri xüsusilə bu cür problemlərə həssasdır.

Enerji Səmərəliliyinin Artması və Komponentlərin Aşınmasının Azalması

Sistemə daxil olan harmonik cərəyanların neytrallaşdırılması istiliyə çevrilən enerjinin itkisini azaldır. 2023-cü il Enerji Departamentinin tədqiqatı AHM quraşdırıldıqdan sonra müəssisələrin enerjiyə 12–18% qədər qənaət etdiyini və aşağıdakıları müəyyən etdi:

Metrik	Inkişaf
Transformator temperaturu	−19°C
Motor vibrasiyası	−34%
Kondansatorların əvəz edilməsi	−82%

Daha aşağı iş temperaturu elektrolit kondansatorların qurumasını və yarımkeçiricilərin keyfiyyətinin aşağı düşməsini yavaşlatır, uzunmüddətli etibarlılığı artırır.

Tədqiqat nümunəsi: İstehsalat zavodunda CNC maşınlarının istifadə müddətinin uzadılması

Birinci dərəcəli avtomobil təchizatçısı maşın emal mərkəzlərində aktiv harmonik aradan qaldırıcıları quraşdırdıqdan sonra CNC fırlanan motorlarının xətalarını 76% azaltdı. Əvvəllər harmonik cərəyan nəticəsində yaranan gərginlik sıçrayışları ildə 12–15 planlaşdırılmamış dayanma hadisəsinə səbəb olurdu. Quraşdırmadan sonrakı nəticələr aşağıdakıları özündə birləşdirirdi:

• Orta yataq ömrü 8200-dən 14700 saatadək artırıldı
• Servo sürücünün qiyməti illik 112 min ABŞ dolları azaldıldı
• 18 ay ərzində maşın mövcudluğu 89.1% -dən 98.6% -ə yüksəldi

Aktiv və Passiv Harmonik Azaltma: Təchizatın Mühafizəsi Baxımından Hansı Daha Effektivdir?

Həqiqi Tətbiqetmələrdə Dizayn Fərqləri və Cavab Tezliyi

Harmoniklərin azaldılması işi aktiv və ya passiv sistemlərdən danışdığımızdan asılı olaraq müxtəlif şəkildə gedir. Aktiv sistemlər real vaxtda şəraitə nəzarət edir və harmonikləri yaranan kimi ləğv etmək üçün invertorlardan istifadə edir. Passiv filtrlər isə müəyyən tezlikləri hədəf alaraq sabit LC dövrələrindən istifadə edərək işləyir. Bu əsas fərqlərə əsasən, aktiv sistemlər dəyişən şəraitdə çox daha yaxşı işləyir. 2023-cü il IEEE Power Quality Survey hesabatının ən son məlumatları da maraqlı bir göstərici bariz edib. Yüklər dəyişdikdə, aktiv azaldıcılar bir millisaniyədən az vaxt ərzində reaksiya verir ki, bu da passiv filtrlərin orta hesabla əldə etdiyi nəticədən (təxminən 3 millisaniyə) üç dəfə sürətli nəticədir. Bu sürət, gərginlik sıçrayışları nəticəsində ciddi zərər görməsinin qarşısını almaq üçün zəruri olan həssas avadanlıqların qorunmasında əhəmiyyətli fərqi yaradır.

Aktiv Harmonik Azaldıcılarda Adaptiv Kompensasiyanın Üstünlükləri

Aktiv sistemlərin harmonik rezonans problemlərini aradan qaldıran əla uyğunlaşma qabiliyyəti var, bu problemlər passiv filtrlərlə işlədikdə tez-tez baş verir. Bu sistemlər dəyişən sürətli sürücülər və ya CNC maşınları işləyən yerlərdə baş verən yüklə dəyişərək özünü dəyişdirirlər. 2023-cü ilin IEEE Güc Keyfiyyəti Araşdırmasına əsasən, aktiv kompensatorlar sayəsində quraşdırmaların əksəriyyəti (təxminən 92%) Ümumi Harmonik İstərfini 5% -dən aşağı saxlaya bilir. Bundan əlavə başqa bir üstünlük də komponentlərə təzyiqin daha az olmasıdır. Frost & Sullivan 2024-cü ildə bildirmişdi ki, aktiv həllər tərəfindən qorunan mühərriklər passiv sistemlər istifadə edildikdə olduğu kimi izolyasiya deqradasiyasına uğrayır, lakin bu dərəcə 40% daha yavaş gedir. Bu cür fərq uzun müddətli avadanlıq istifadə müddətinə təsir edən amillərə təsir edir.

Məsrəf-Fayda Analizi: Uzunömürlülüyün Qorunması və İlkin İstifadə Arasında

Hərçənd aktiv harmonik ləğv edicilər passiv filtrlərə nisbətən 20-30% daha yüksək ilkin investisiya tələb edir, onlar aşağıdakı səbəblərə görə uzunmüddətli xərclərdə əhəmiyyətli qənaət əldə edirlər:

• 53% aşağı saxlanma xərcləri kondensator banklarının əvəzlənməsinin ləğv edilməsindən
• 28% uzun avadanlıq istifadə müddəti mühərriklər və transformatorlar üçün
• 5 ildən bir qaytarma investisiyası 3:1 düzəliş vaxtı və təmir xərclərinin azalmasından

127 istehsalat zavodundan alınan məlumatlar göstərir ki, aktiv ləğv edicilərdən istifadə edən müəssisələr passiv filtrlərdən istifadə edən müəssisələrə nisbətən illik planlaşdırılmamış dayanma hallarını 19% az yaşayır (Enerji Səmərəliliyi Jurnalı, 2024).

Tez-Tez Soruşulan Suallar

Harmonik tə distortiya nədir?

Harmonik tə distortiya elektrik dalğa formalı sinusoideal dalğadan sapmasını ifadə edir. Bu, güc təchizatını pozaraq elektrik komponentlərinə əlavə yük törədə bilər.

Harmonik distorsiya avadanlıqların istismar müddətinə necə təsir edir?

Harmonik distorsiya mühərriklərin, transformatorların və kondensatorların çəkdiyi cərəyanı artırır, bu da onların qızmasınə, izolyasiyanın keyfiyyətinin pisləşməsinə və komponentlərin erkən sıradan çıxmasına səbəb olur.

Harmoniklərin səbəb olduğu avadanlıq problemi hallarının əlamətləri nələrdir?

Ən çox rast gəlinən göstəricilərə qəribə istilik yaranması, PLC-lərdə qeyri-müəyyən davranış və mühərrik işlədilən maşınların artıq titrəməsi daxildir.

Aktiv harmonik aradan qaldırıcıların təsiredici olması nə qədərdir?

Aktiv harmonik aradan qaldırıcılar real vaxtda istəlməyən harmonikləri neytrallaşdırır, bu da termal gərginliyi azaldır və avadanlıqların istismar müddətini orta hesabla 28% artırır.

Aktiv və passiv harmonik aradan qaldırma arasında fərq nədir?

Aktiv sistemlər yüklənmə şəraitində baş verən dəyişiklikləri kəskin nəzarət edir və ona uyğunlaşır, passiv sistemlərsə müəyyən tezliklərə yönəldilmiş sabit dövrələrdən istifadə edir. Aktiv sistemlər dinamik mühitlərdə daha sürətli və təsiredicidir.
