Как ефективната корекция на косинуса може да намали сметките за електроенергия?

Разбиране на косинуса и неговото влияние върху енергийната ефективност

Какво е косинус и защо е важен в електрическите системи

Коефициентът на мощност, или PF за кратко, по същество показва колко добре електрическата система превръща подадената енергия в действително полезна работа. Числото варира от 0 до 1, като по-високите стойности са по-добри. Когато PF падне под 0.95, започват да се появяват проблеми, защото машините на този етап използват допълнителен ток, за да извършат работата. Нека разгледаме PF от 0.7 като пример. Това означава, че около 30% от цялата подадена електроенергия се губи като това, което инженерите наричат реактивна енергия. Това е особено важно за фабрики, използващи големи електродвигатели, трансформатори или онези масивни отоплителни и климатични системи, които срещаме навсякъде днес.

Ролята на реактивната мощност при нисък коефициент на мощност

Реактивната мощност, измервана в kVAR единици, всъщност създава магнитните полета, необходими за правилното функциониране на елементи като електродвигатели и трансформатори, въпреки че самата тя не извършва реална работа. Това така наречено "призрачно" електричество разстройва синхронизацията между вълните на напрежението и тока, което означава, че енергийните компании нямат избор, освен да строят по-големи подстанции, отколкото действително са необходими. Според данни от Доклада за ефективност на мрежата за 2024 г., около 4 от всяко 10 индустриални обекта работят с коефициент на мощност под 0.85. Това означава, че е необходим почти 20% по-голям капацитет на подстанциите, само за да се справят с цялата тази загубена реактивна мощност, циркулираща в системата.

Как ниското качество на коефициента на мощност увеличава загубите и неефективността на системата

Ниският коефициент на мощност увеличава резистивните загуби в проводниците и трансформаторите, като преобразува излишния ток в топлина. За всяко 0.1 падане под 0.95 коефициент на мощност:

• Загубите в кабелите нарастват с 12–15%
• Ефективността на трансформаторите намалява с 3–5%
• Темепературата на двигателя се увеличава с 10°C , което скъсява живота на оборудването

Тази неефективност обяснява защо енергийните компании налагат глоби за нисък косинус фи, които често добавят 15–25% към сметките за електричество за предприятия с косинус фи под 0.9.

Финансовото въздействие от ниския косинус фи: Глоби и такси от енергийни компании

Как енергийните компании налагат глоби за нисък косинус фи и увеличават експлоатационните разходи

Ниският коефициент на мощност наистина води до увеличение на оперативните разходи поради налаганите от енергоподдържащите компании такси. Повечето индустриални обекти трябва да поддържат коефициент на мощност поне 0.95, според изискванията на местните енергийни доставчици. Ако не се спазва това изискване, се налага допълнително плащане за всяки използван kVAR реактивна мощност. Цените се колебят значително – между около половин долар и пет долара на kVAR. Да предположим, че има фабрика, която използва около 2000 kVAR на месец и среща такса от 3 долара на единица. Това прави 6000 долара ненужни разходи само от този проблем. Енергоподдържащите компании таксуват тези такси, за да компенсират допълнителното износване на системите им, когато компаниите губят енергия при предаването. Оказва се, че повечето предприятия всъщност са засегнати от тези такси година след година. Статистиката показва, че около 82 процента от всички индустриални операции в крайна сметка редовно плащат нещо подобно.

Разбиране на таксите за използване на разпределителната система (DUoS) и таксите за капацитет

Таксите DUoS отразяват разходите, които доставчиците поемат за поддържане на електропреносната мрежа, натоварена от нисък косинус фи. Основни компоненти включват:

Тип такса	Нисък cos φ (0.7)	Висок cos φ (0.98)	Разлика в цената
такса за Деманд kVA	14,30 лв./kVA	10,20 лв./kVA	28% намаление
Загуби по предаването	143 kW	102 kW	$4,100/месец

Обекти с нисък косинус фи плащат по-високи такси, поради увеличените изисквания за пълна мощност (kVA).

Пример от практиката: Индустриален обект с 20% надбавка към сметката

Фабрика за пластмаси в Тексас подобрила косинус фи от 0.72 до 0.97 чрез използване на кондензаторни батерии, намалила месечните си разходи за електроенергия с $74,000. Преди корекцията:

• Основно потребление : 1.2M kWh/месец
• Такса за реактивна мощност : $38,000
• Такси за излишен kVA Деманд : 36 000 долара

След монтиране на автоматична корекция на коефициента на мощност, таксите за търсене намаляха с 31%, с възвращаемост на инвестицията от 14 месеца.

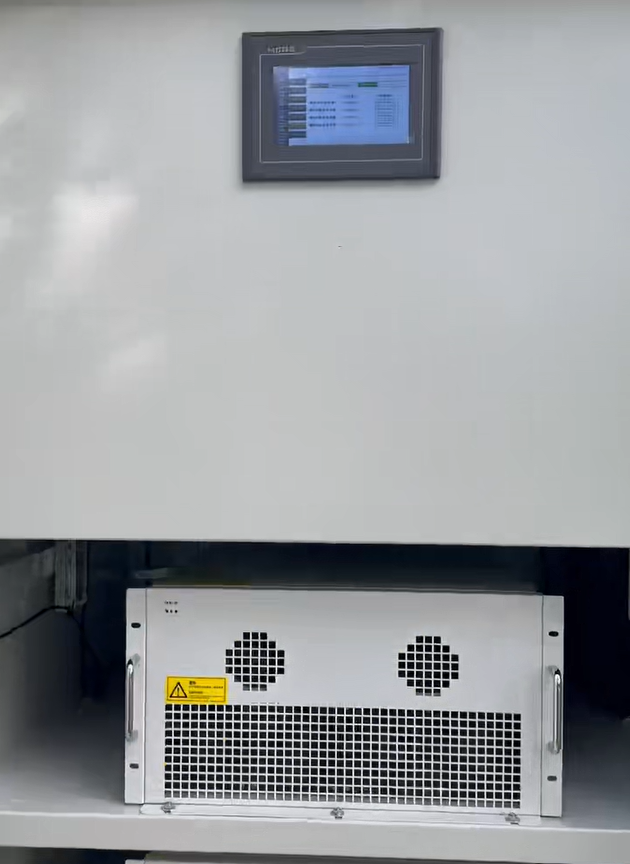

Технология за корекция на коефициента на мощност: Кондензатори и автоматизирани системи

Корекция на коефициента на мощност или PFC по-кратко помага да се поправят тези електрически проблеми, при които напрежението и токът излизат от синхрон в индустриални съоръжения. Повечето фабрики имат тези проблеми, защото неща като електродвигатели и трансформатори използват т.нар. реактивна мощност, измервана в kVAR единици. Този вид мощност всъщност прави токът да тече по-висок, но не извършва реална работа за системата. Когато компании монтират банки от кондензатори, които буквално неутрализират тази реактивна мощност, те завършват с много по-добър коефициент на мощност, близък до 1. Резултатът? Системите губят по-малко енергия общо – някъде около 15 до дори 30 процента намаление и компаниите избягват допълнителни такси от електрозасилвателите си.

Как корекцията на коефициента на мощност оптимизира електрическата ефективност

Системите за компенсиране на реактивната мощност (PFC), използващи кондензатори, работят чрез балансиране на индуктивното съпротивление чрез съхраняване и освобождаване на енергия, което отговаря на нуждите на натоварването. По време на високите пикове в променливия ток (AC), кондензаторите всъщност се зареждат, когато напрежението е високо, и след това освобождават енергия, когато нивото му пада, което помага да се компенсират често срещаните закъснели токове. За системата това означава, че общото количество ток, което се отбира от основния източник на захранване, е по-малко. Енергийни компании са установили при ревизиите си през миналата година, че този подход намалява загубите в кабелите и трансформаторите, причинени от тока, с около 18 цента спестени на всеки киловолтампер час (kVAR-hour). Това представлява значителни спестявания с течение на времето за индустриални операции, които се стремят да намалят разходите и в същото време да подобрят ефективността.

Кондензатори и компенсиране на реактивната мощност - обяснение

Кондензаторните батерии, които са фиксирани, осигуряват статическа подкрепа на реактивната мощност, предимно за тези стабилни натоварвания, при които потреблението не се променя значително. Обикновено те се проектират така, че да отговарят на основното ниво на индуктивни натоварвания, с които разполагат повечето обекти. Когато става въпрос за обекти, където натоварването се променя постоянно, обаче, вече съществува нещо по-добро. Тук влизат в действие автоматични системи за корекция, които използват онези модерни релета, контролирани от микропроцесори, за преминаване между различни етапи на кондензаторите по необходимост. Това помага за поддържане на коефициента на мощност в добро работно поле, обикновено между около 0,95 и почти 1,0. И това не е всичко, модерните кондензаторни решения всъщност могат да се интегрират директно към системи SCADA. Това означава, че операторите могат да следят в реално време потоците на реактивна мощност, които се случват в цялата им разпределителна мрежа, което прави управлението далеч по-лесно за мениджърите на обектите, които трябва да поддържат процесите стабилни и непрекъснати.

Фиксирано срещу автоматично коригиране на косинуса

Характеристика	Фиксирано компенсиране на косинуса	Автоматично компенсиране на косинуса
Разходи	По-ниски първоначални инвестиции	По-висока първоначална цена
Гъвкавост	Подходящо за стабилни натоварвания	Адаптира се към колебанията на натоварването
Поддръжка	Минимално	Изисква периодична калибрация
Диапазон на ефективност	0.85–0.92 cosφ	0.95–0.99 cosφ

Интегриране на PFC в съвременни електроразпределителни мрежи

Водещи производители вече вграждат PFC функционалности директно в центрове за управление на двигатели и преобразуватели с променлива честота (VFD), което позволява локално компенсиране и намаляване на загубите при предаването. В комбинация с датчици, активирани чрез IoT, тези разпределени системи осигуряват детайлна видимост към метриките за качеството на електроенергията – от решаващо значение за обекти, целящи сертификати за управление на енергията по ISO 50001.

Измерими икономии в разходите от корекция на косинус фи

Количествено определяне на намалението на сметките за електроенергия чрез реални данни

Когато индустриални обекти инсталират системи за корекция на косинуса на фазовия ъгъл, те обикновено виждат сметките си за електроенергия да намаляват с между 12 и 18 процента, предимно поради намалени такси за търсене и онези досадни глоби за реактивна мощност. Анализът на данни от скорошно проучване, обхващащо 57 фабрики през 2023 г., показва нещо интересно: когато компании подобрят косинуса на фазовия ъгъл от около 0.72 до 0.95, повечето от тях виждат месечните си разходи да намаляват с около шест хиляди двеста долара на месец. И тук идва интересното - приблизително осем от десет предприятия си връщат инвестициите в рамките само на 18 месеца след инсталацията. Причината за тези спестявания? Много енергийни компании налагат допълнителни такси до 25 процента, всеки път когато косинусът на фазовия ъгъл на обекта падне под 0.90, така че решаването на този проблем бързо се отразява положително на повечето производители.

Подобряване на ефективността на системата и намаляване на загубите на енергия чрез PFC

PFC минимизира загубата на енергия, като намалява излишния ток, предизвикан от реактивната мощност. За всяко подобрение на косинуса на фазовия ъгъл с 0.1:

Параметър	Без КОС	С КОС (0,95+)
Загуби в линията	8–12%	2–4%
Претоварване на трансформатора	35% риск	<10% риск
Живот на оборудването	6–8 години	10–15 години

Тази печеляща ефективност намалява разходите за охлаждане на климатичните системи с 9–15% и удължава живота на моторите, тъй като реактивните токове намаляват с 63–78% при балансирани натоварвания.

Преодоляване на парадокса с възвръщаемостта: Защо съоръженията отлагат корекцията на косинуса, въпреки икономиите

Около 74 процента от операторите на съоръжения знаят, че корекцията на косинуса е разумна, но почти 60% все още я отлагат, защото смятат, че първоначалната цена е твърде висока. Повечето съоръжения изразходват между осемнадесет и четиридесет и пет хиляди долара за автоматични системи за корекция, а те обикновено се възвръщат само за четиринадесет до двадесет и шест месеца. Въпреки това, почти половината от всички мениджъри на съоръжения предполагат, че възвръщаемостта ще отнеме пет години или повече, което далеч не е вярно. Добрата новина е, че нови договори за поддръжка и модулни кондензаторни инсталации позволяват на компаниите постепенно да извършват модернизацията. Тези опции решават около 89% от финансовите притеснения, които възпират съоръженията да модернизират електрическите си системи.

Внедряване на корекция на коефициента на мощност в индустриални съоръжения

Провеждане на енергийен одит за оценка на нуждите от корекция

Започването с корекция на коефициента на мощност всъщност започва с извършване на задълбочен енергиен одит. Анализът на сметките за електроенергия от последните 12 месеца, както и начина по който оборудването на практика консумира енергия през деня, помага на фабриките да установят кога използват прекалено много реактивна мощност. Проучване на Института за оптимизация на енергията от 2023 г. също показва интересни резултати. Предприятията, които си направили труда да изследват точно как се държат техните натоварвания, постигнали около 15% икономия в разходите за корекция в сравнение с прилагането на стандартни решения. Има и още нещо освен числата върху хартията. Когато технически специалисти извършват инфрачервени сканирания и проверяват за хармонични изкривявания, обикновено откриват проблеми, които са били пред очите ни през цялото време в трансформаторите и моторите. Тези открития им позволяват да поставят кондензатори точно където са най-много необходими, вместо да предполагат.

Избор на правилното PFC решение за среди с променливо натоварване

Автоматичните кондензаторни батерии са станали индустриален стандарт за обекти с променливи натоварвания. За разлика от фиксираните системи, те динамично регулират нивата на компенсиране на мощността на интервали от 5–10 милисекунди чрез микропроцесорно управление.

Фaktор	Фиксирани кондензатори	Автоматични батерии
Време за реакция	15+ секунди	<50 милисекунди
Първоначални разходи	$8 000–$15 000	$25 000–$60 000
Най-добър за	Стабилни натоварвания	Предприятия с управление чрез CNC/PLC

Експерти в индустрията съобщават, че автоматичните системи възстановяват разходите за инсталиране за 18–24 месеца чрез избягване на такси при пикови натоварвания и подобрено използване на моторното износване.

Поддръжка и наблюдение на системи за корекция на косинус фи за постигане на устойчив енергиен ефективност

Най-големият проблем, довеждащ до повреди на компенсаторите? Кондензаторите постепенно се разрушават с течение на времето. Точно тук на помощ идва непрекъснатото IoT наблюдение. Благодарение на постоянния мониторинг на косинуса и онези удобни алармени системи, повечето обекти могат да поддържат стойността му над 0.95 през цялата година без особени усилия. Според скорошно проучване, публикувано в списание „Електротехническо поддържане“ през 2024 г., заводите, използващи тези технологии за предиктивно поддържане, са отчетли намаление с около 40 процента на аварийните ремонта в сравнение с традиционните ръчни проверки. За сериозна превенция, извършването на термични сканирания на кондензаторните батерии на всеки три месеца, както и извършването на диелектрични тестове веднъж годишно действително помагат да се предотвратят сериозни повреди в тежки индустриални условия, където оборудването е подложено на интензивна употреба всеки ден.

Часто задавани въпроси

Какво е косинус?

Косинус фи е мярка за електрическа ефективност, варирала от 0 до 1. Тя показва колко ефективно електрическа система преобразува подадената енергия в полезна работа.

Защо фабриките получават глоби заради нисък косинус фи?

Енергийните компании налагат глоби върху индустриални обекти с нисък косинус фи, за да компенсират загубите на енергия и допълнителното натоварване върху електрическата мрежа. Тези неефективности увеличават оперативните разходи и загубите в системата.

Какви са ползите от корекция на косинус фи (ККФ)?

ККФ помага за намаляване на излишния ток, минимизира загубите на енергия, подобрява електрическата ефективност и намалява глобите от енергийните компании. Освен това удължава живота на оборудването и понижава оперативните разходи.

Каква е разликата между фиксираните и автоматичните системи за корекция на косинус фи?

Фиксираните системи за корекция на косинус фи са подходящи за стабилни натоварвания и имат по-ниски първоначални разходи. Автоматичните системи за корекция на косинус фи са по-добри за променливи натоварвания, регулират в реално време, но изискват по-големи първоначални инвестиции и периодична калибрация.

Колко дълго отнема възстановяването на разходите за инсталиране на система за корекция на косинуса на фазовия ъгъл?

Системите за корекция на косинуса на фазовия ъгъл обикновено се възвръщат в рамките на 14 до 26 месеца, в зависимост от нивото на санкциите на енергоподдържащите компании и мащаба на постигнатите икономии на енергия.
