generador Estàtic Avançat de Variadors (ASVG-SiC) de Carbure de Silici de 400 V
- Freqüència nominal: 45 Hz-63 Hz
- Corrent compensador: 75 kvar, 100 kvar
- Taxa de compensació de potència reactiva: ＞99%
- Eficiència de la màquina: >98%
- Instalació: Montat a l'estallet, montat a la paret
- Visió general
- Especificació
- Aparició
- Productes relacionats
Descripció del producte：

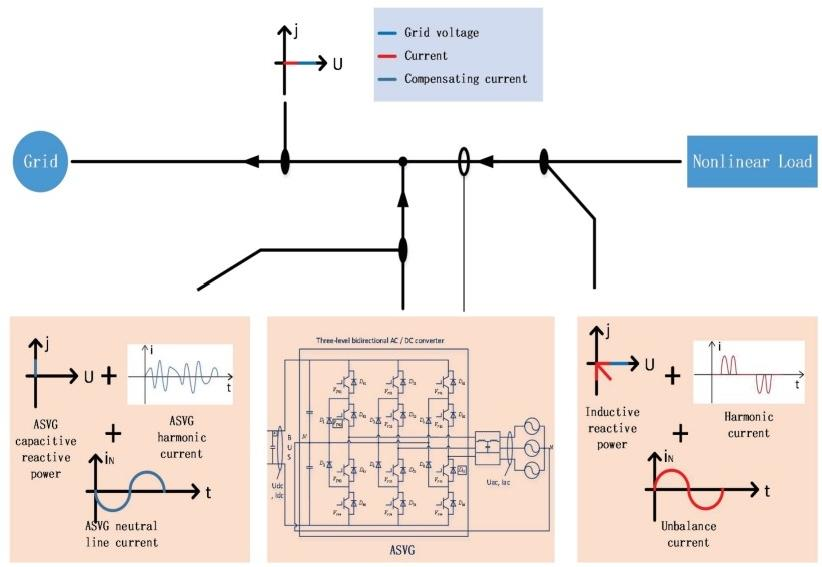

L'ASVG-SiC pren els dispositius de potència de carbure de silici com a nucli i connecta el convertidor de font de tensió a la xarxa elèctrica en paral·lel mitjançant un filtre. El seu principi de funcionament consisteix a assolir una compensació integral del corrent reactiva, del corrent harmònic i de la potència activa desequilibrada trifàsica, detectant en temps real el corrent de càrrega i generant senyals de conducció corresponents per als IGBT segons algorismes avançats de detecció i control de potència reactiva, harmònics i potència activa trifàsica. A més, el dispositiu té un rendiment màxim superior al 98,5 %, cada armari pot allotjar 8 mòduls, la capacitat màxima pot arribar als 800 kvar i és fàcil d’instal·lar i mantenir.
Especificacions tècniques de l'ASVG-SiC 400 V
|
ASVG-SiC 400 V |
|
| Altitud | < 2000 m (reducció de potència segons GB/T 3859.2 per sobre dels 2000 m) |
| Temperatura ambient | -10～+50℃（Reducció per sobre dels 40℃） |
| Humitat Relativa | ≤90%，sense condensació a la superfície a temperatura mínima mensual de 25 °C |
| Nivell de contaminació | Per sota del nivell III |
| Voltatge de funcionament | CA400V (-20%～+20%) |
| Freqüència de funcionament | 50Hz/60Hz（45Hz～63Hz） |
| Capacitat de compensació nominal | 75kvar、100kvar |
| Estructura de la xarxa elèctrica | Tres fases tres fils/Tres fases quatre fils |
| Nombre d'unitats en paral·lel | Il·limitat |
| Rendiment a plena càrrega | ≥98% |
| Freqüència de commutació | 30kHz |
| Selecció de funcions | Potència reactiva, harmònics, reactiva Potència + harmònics, harmònics + Potència reactiva , harmònics + desequilibri, Potència reactiva + desequilibri, harmònics + desequilibri + Potència reactiva , Potència reactiva + Desequilibri + Harmònics |
| Taxa de compensació integral | Potència reactiva ≥99 %, desequilibri ≥95 %, compensació harmònica integral de 2n a 50è ordre ≥95 % |
| Capacitat de filtratge de línies neutres | La capacitat de filtratge de la línia neutra és 3 vegades superior a la capacitat de filtratge de fase |
| Temps de resposta complet | Potència reactiva <10 ms, harmònics < 40 ms |
| Soroll | ≤ 65 dB |
| Comunicació | 2* Ports de comunicació RS485 (compatible Wi-Fi) |
| Protecció | Sobrecàrrega, programari/maquinari, sobrecorrent, sobretensió/subtensió, desequilibri |
| Fallada de l’alimentació elèctrica, sobretemperatura, anomalia de freqüència, protecció contra curtcircuits | |
| Capacitat de sobrecàrrega | Sobrecàrrega nominal del 1,2 vegades durant 60 segons |
| Instal·lació | Muntat en bastidor, muntat a la paret |
| Mètode de línia d'entrada | Entrada posterior (muntada en bastidor), entrada superior (muntada a la paret) |
| Nivell de Protecció | IP20 (IP54 és personalitzable) |

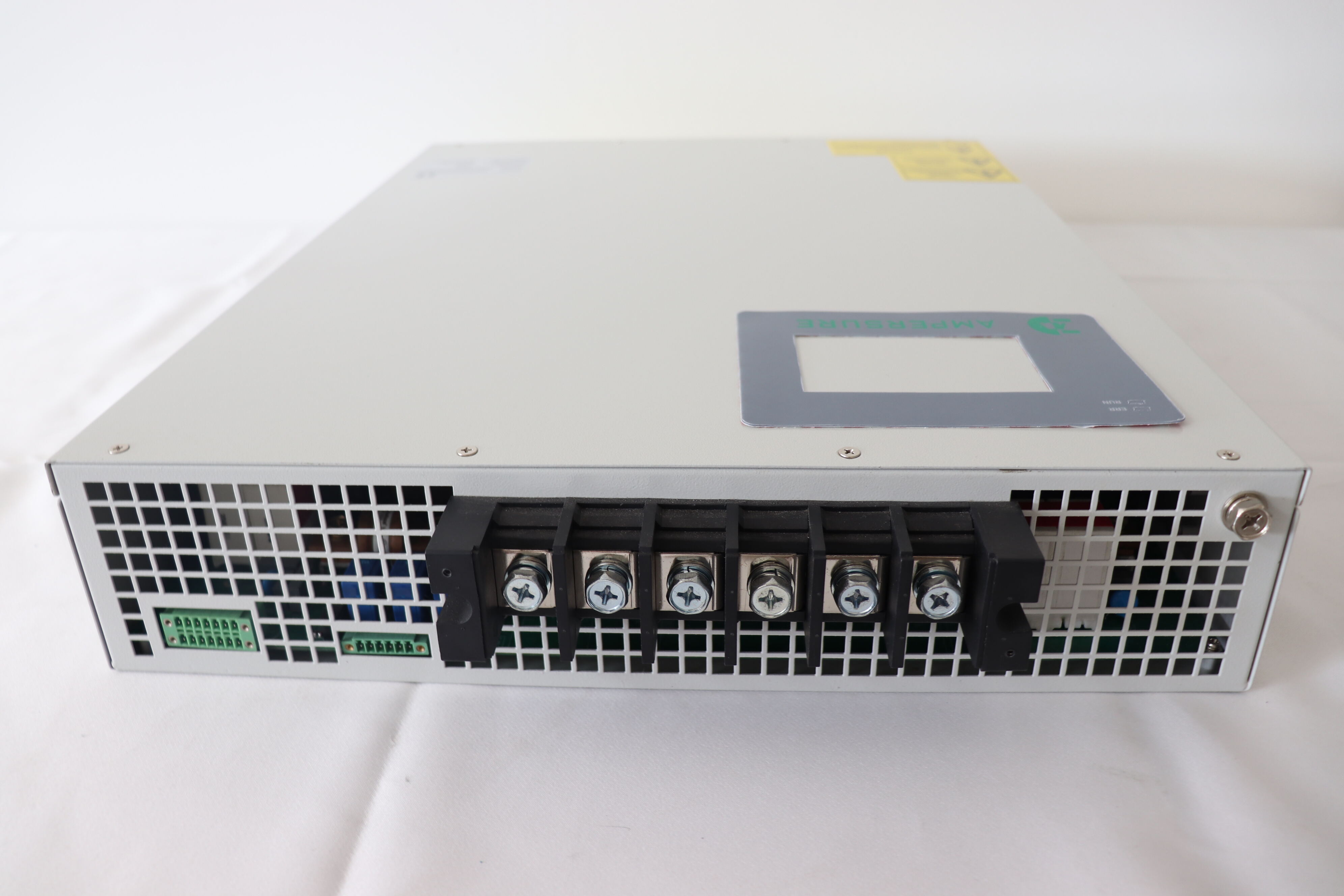

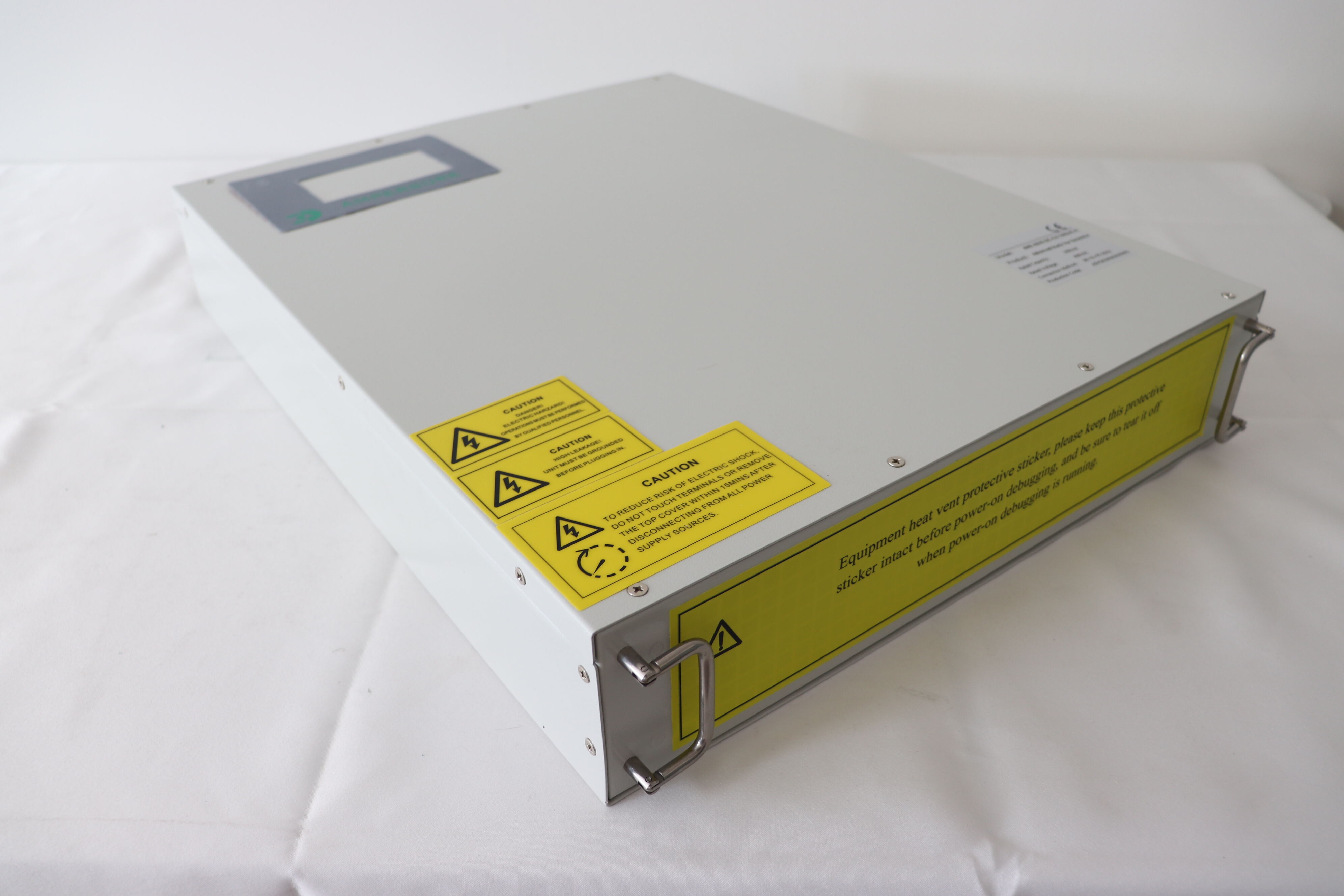

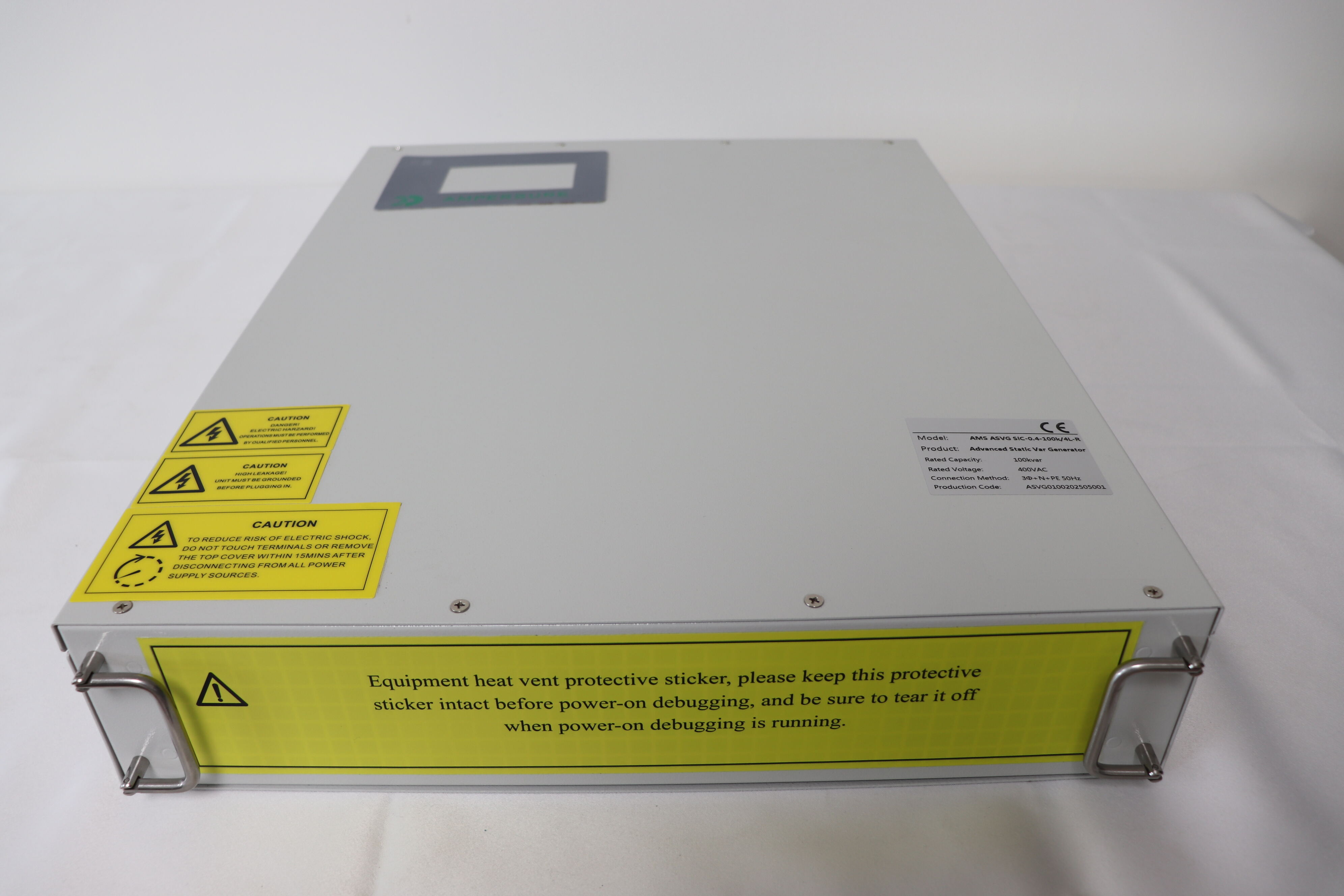

Aspecte del producte ASVG-SiC 400 V
| Model de mòdul | ||||
| Models | Capacitat de compensació (kvar) | Tensió del Sistema (V) | Dimensions | Sistema de refrigeració |
| Amplada * Profunditat * Alçada | ||||
| (mm) | ||||
| AMS | 75 | 400 | 500 × 600 × 100 mm | Refrigerament per aire forçat |
| ASVG-SiC-0.4-75k/4L-W | ||||
| AMS | 100 | 400 | 500 × 600 × 100 mm | Refrigerament per aire forçat |
| ASVG-SiC-0.4-100k/4L-W | ||||
Nota: -R (Rac) / -W (W) / -C (Cabinet)
