690 V Aktiver Harmonischer Filter (AHF)
-Nominal Frequenz: 45 Hz bis 63 Hz
-Ausgleichsstrom: 100A
-Harmonische Ausgleichsrate: ≥95%
-Effizienz: ≥97%
-Installation: Mit einem Durchmesser von mehr als 0,01 mm
- Überblick
- Spezifikation
- Erscheinung
- Verwandte Produkte
PRODUKTOVERSICHT
Das Arbeitsprinzip der AHF dient der Echtzeit-Erkennung des Laststroms. Basierend auf einem festgelegten Unterharmonischen-Strom-Erkennungsalgorithmus wird der Oberschwingungsstrom schrittweise separiert, und ein Steuersignal wird entsprechend des eingestellten Filteranteils erzeugt, um den IGBT anzusteuern, sodass dieser einen Kompensationsstrom mit gleicher Amplitude und entgegengesetzter Phase zum lastbedingten Oberschwingungsstrom ausgibt, wodurch die Funktion der Oberschwingungskompensation erreicht wird.
AHF 690V Technische Spezifikation
|
AHF 690V-Serie |
||||
|
Höhenlage |
＜2000 m (Leistungsabminderung gemäß GB/T 3859.2 oberhalb von 2000 m) |
|||
|
Umgebung Temperatur |
-10 bis +50 ℃ (Leistungsabfall oberhalb von 40 ℃) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90 %, keine Kondensation an der Oberfläche bei einer monatlichen Mindesttemperatur von 25 °C |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
AC690 V (−20 % bis +15 %) |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz ~ 63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
100A |
|||
|
Stromnetzstruktur |
3P3W, 3P4W |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
12,8 kHz |
|||
|
Funktionsauswahl |
Oberschwingungen, Oberschwingungen + Unsymmetrie |
|||
|
Umfang der Vergütung |
2-25 mal, mit einstellbarer Kompensationsrate pro Mal |
|||
|
Harmonisch Ausgleich Rate |
≥95% |
|||
|
Gesamtreaktionszeit |
<40 ms |
|||
|
Kommunikation |
2 × RS485-Kommunikationsschnittstellen (unterstützt WLAN) |
|||
|
Schutz |
Überlast, Software-/Hardware-Überstrom, Über-/Unterspannung, Unsymmetrie, Netzfehler, Übertemperatur, Frequenzanomalie, Kurzschlussschutz |
|||
|
Installation |
Mit einem Durchmesser von mehr als 0,01 mm |
|||
|
Eingabezeilenmethode |
Hintere Zufuhr (Rackmontage), Obere Zufuhr (Wandmontage) |
|||
|
Schutzstufe |
IP20 (IP54 ist auf Wunsch verfügbar) |
|||

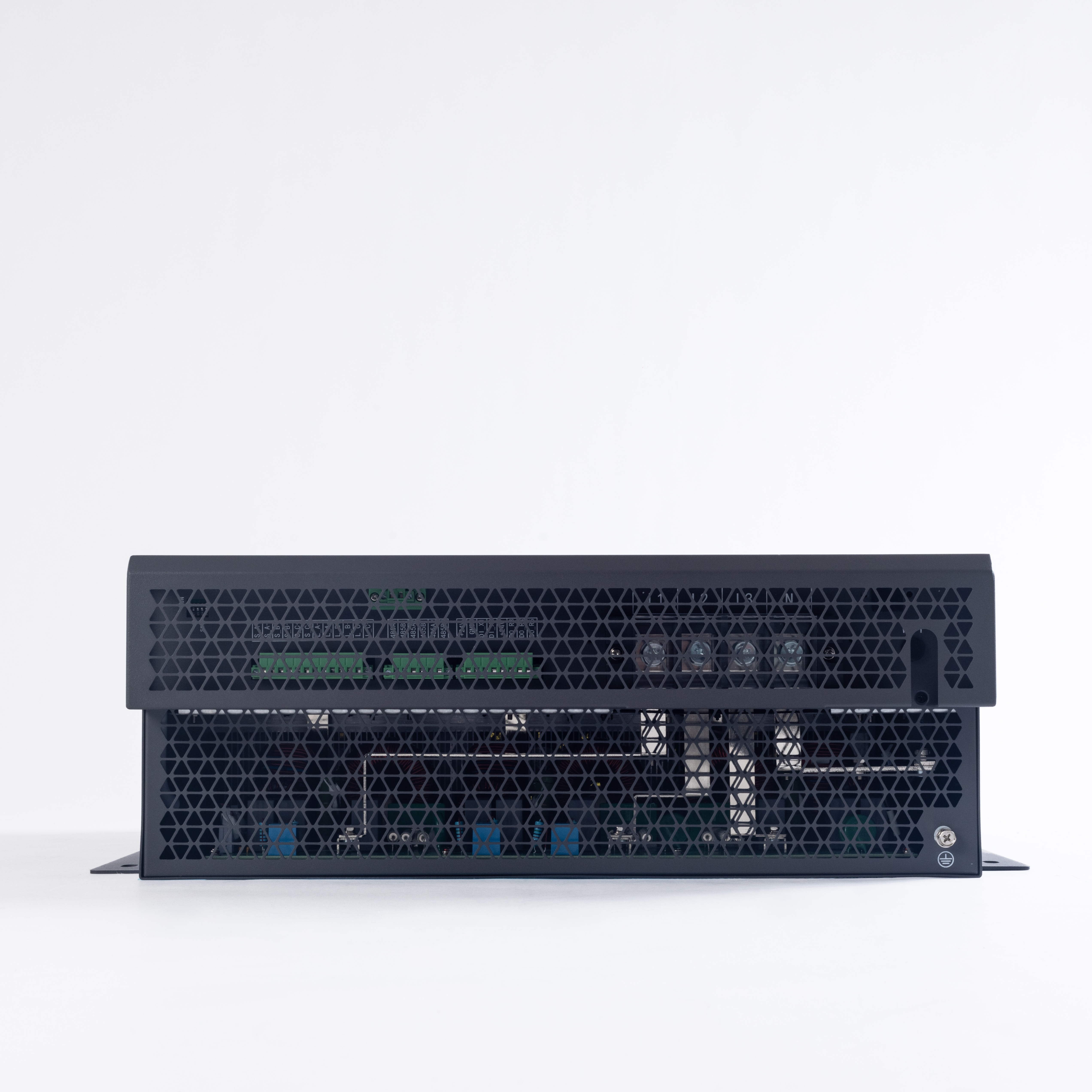

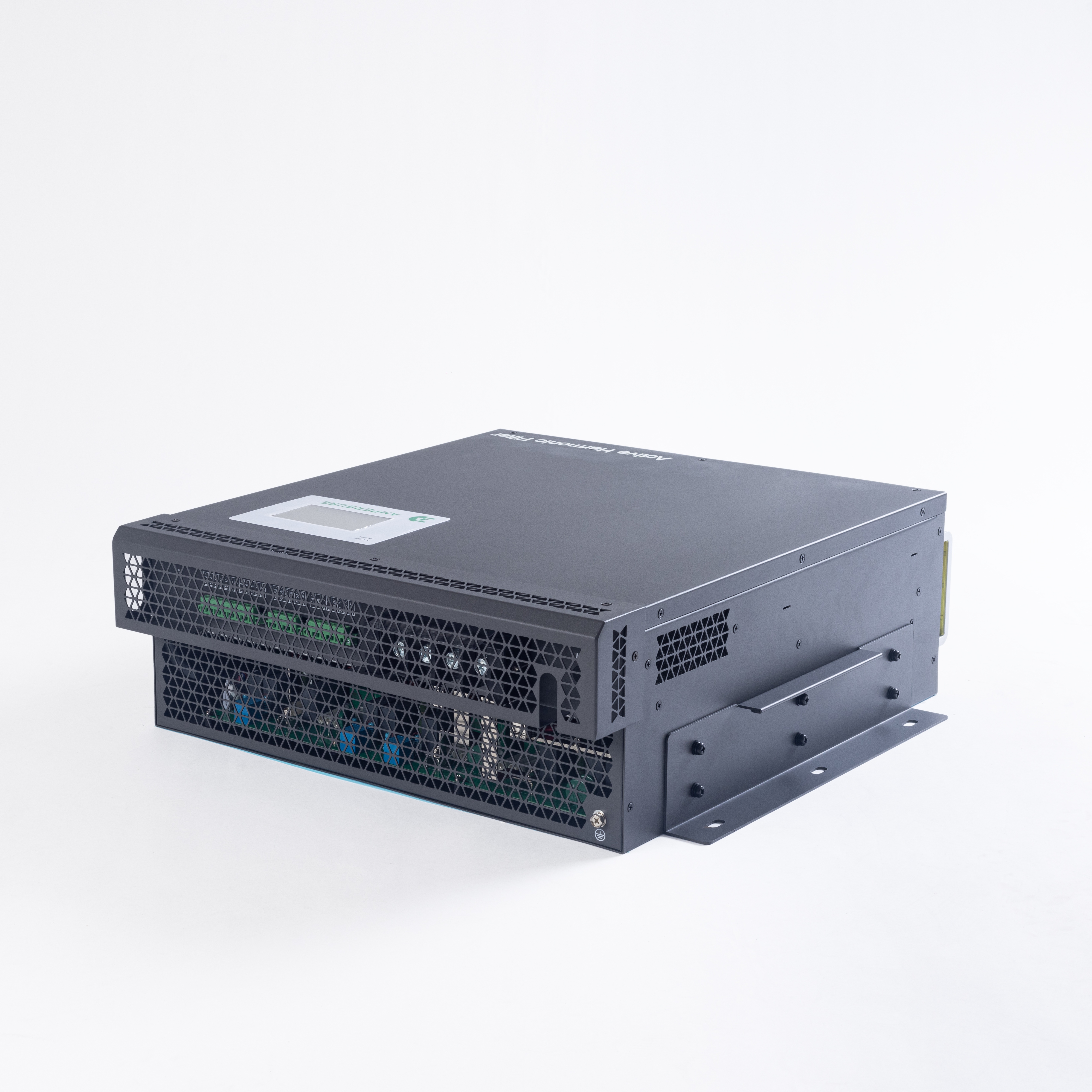

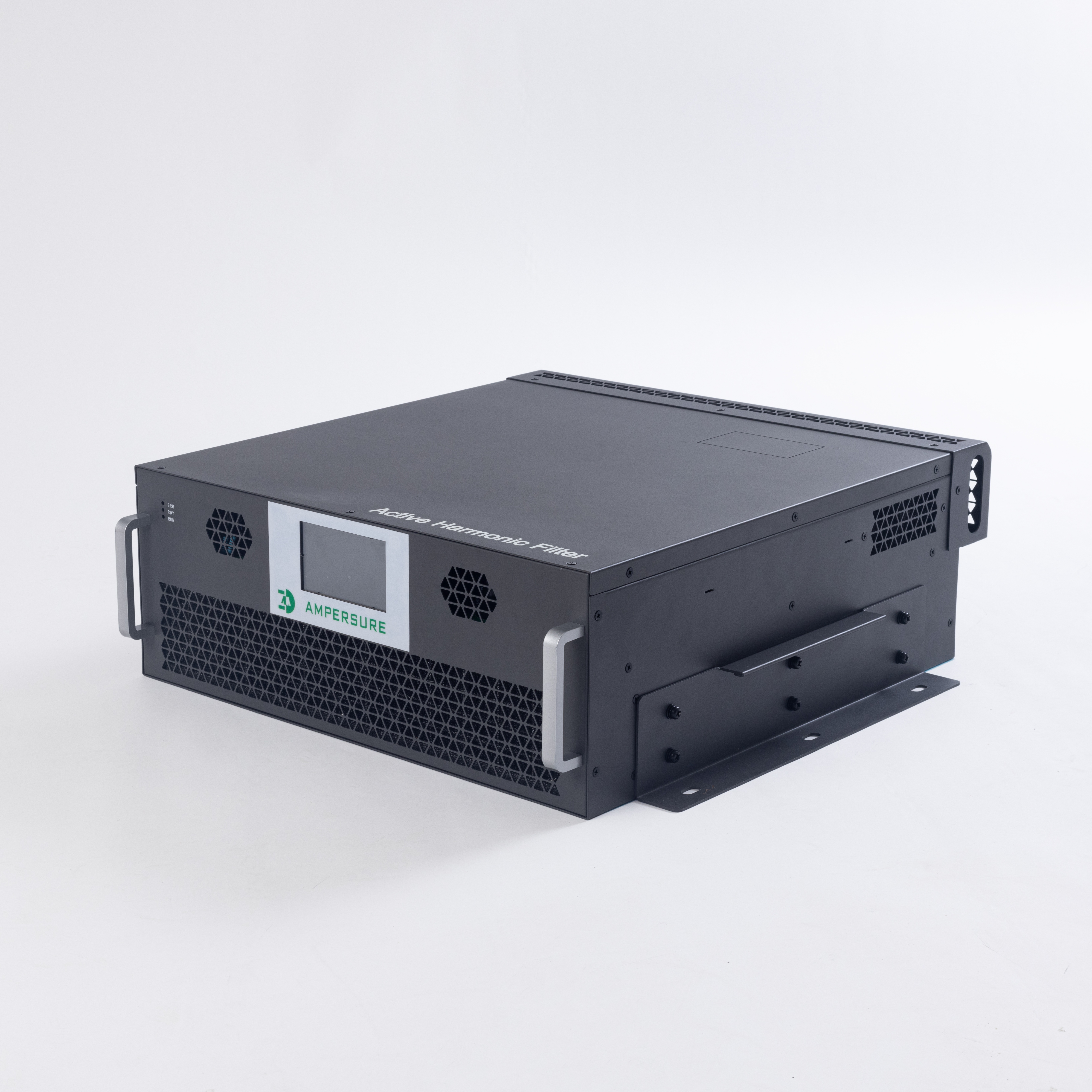

AHF 690V Produktgestaltung
|
Modulmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
Systemspannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMS AHF-0.69-100A/4L-W |
100 |
690 |
839*500*328.5 |
Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
Systemspannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMSAHF-0.69-200A/4L-C |
200 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.69-300A/4L-C |
300 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.69-400A/4L-C |
400 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
