تولیدکننده پیشرفته ثابت وار (ASVG-SiC) کاربید سیلیکونی ۲۲۰ ولت
- فرکانس نامي: 45 هرتز تا 63 هرتز
-جريان تعويضي: ۳۷ کیلووار، ۵۰ کیلووار
- نرخ جبران قدرت واکنش: ＞99%
- کارايي ماشين: >98%
- نصب: از نوع ماشین آلات
- مرور کلی
- مشخصات
- ظاهر
- محصولات مرتبط
مرور کلی محصول：
ASVG-SiC از اجزای قدرت کاربید سیلیکونی بهعنوان هسته استفاده میکند و با استفاده از یک فیلتر، مبدل منبع ولتاژ را بهصورت موازی به شبکه برق متصل میسازد. اصل کار این دستگاه بر پایه تشخیص بلادرنگ جریان بار و تولید سیگنالهای راهاندازی IGBT متناظر با استفاده از الگوریتمهای پیشرفته تشخیص و کنترل توان راکتیو، هارمونیک و توان فعال سهفاز نامتعادل است تا جبران جامع جریان راکتیو، جریان هارمونیک و توان فعال نامتعادل سهفاز را انجام دهد. همچنین این دستگاه دارای بازده اوج بیش از ۹۸٫۵٪ است، هر کابینت قادر به جایگیری ۸ ماژول است، ظرفیت حداکثری آن به ۸۰۰ کیلووار میرسد و نصب و نگهداری آن بسیار آسان است.
مشخصات فنی ASVG-SiC ۲۲۰ ولت
|
ASVG-SiC ۲۲۰ ولت |
|
| ارتفاع | کمتر از ۲۰۰۰ متر (کاهش ظرفیت طبق استاندارد GB/T3859.2 برای ارتفاعهای بالاتر از ۲۰۰۰ متر) |
| دمای محیط | -10～+50℃ (کاهش ظرفیت بالای 40℃) |
| رطوبت نسبی | ≤۹۰٪، بدون تشکیل رطوبت روی سطح در دمای حداقل ماهانه ۲۵ درجه سانتیگراد |
| سطح آلودگی | زیر سطح III |
| ولتاژ کار | AC220V (-20%～+20%) |
| فرکانس عملیاتی | 50Hz/60Hz (45Hz～63Hz) |
| ظرفیت جبرانی رتبه بندی شده | 37 کیلووار، 50 کیلووار |
| ساختار شبکه برق | سه فازه سه سیمه/سه فازه چهار سیمه |
| تعداد واحدهای موازی | نامحدود |
| کارایی بار کامل | ≥98% |
| فرکانس تغییر | 30kHz |
| انتخاب قابلیتها | توان راکتیو، هارمونیک، راکتیو توان راکتیو + هارمونیک، هارمونیک + قدرت واکنشی هارمونیک + نامتعادل، قدرت واکنشی + عدم تعادل، هارمونیک + عدم تعادل + توان راکتیو، قدرت واکنشی + عدم تعادل + هارمونیک |
| نرخ جبران کلی | توان راکتیو ≥۹۹٪، عدم تعادل ≥۹۵٪، جبرانسازی جامع هارمونیکهای مرتبه دوم تا پنجاهم ≥۹۵٪ |
| قابلیت فیلتر خط خنثی | ظرفیت فیلتر خط خنثی 3 برابر ظرفیت فیلتر فاز است |
| زمان پاسخ کلی | توان راکتیو < ۱۰ میلیثانیه، هارمونیک < ۴۰ میلیثانیه |
| سر و صدا | ≤65dB |
| ارتباط | 2 عدد پورت ارتباطی RS485 (قابلیت پشتیبانی از وای-فای) |
| حفاظت | بار اضافی، نرمافزاری/سختافزاری، جریان اضافی، ولتاژ بالا/پایین و عدم تعادل |
| خطا در تغذیه برق، افزایش دما، ناهنجاری فرکانس، محافظت در برابر اتصال کوتاه | |
| ظرفیت اضافه بار | دارای رتبه بار 1.2 بار برای 60 ثانیه |
| نصب | رک سوار، دیواری |
| روش خط ورود | ورودی عقب (قابل نصب)، ورودی بالا (دیواری) |
| سطح حفاظت | IP20 (قابل سفارشیسازی به IP54) |

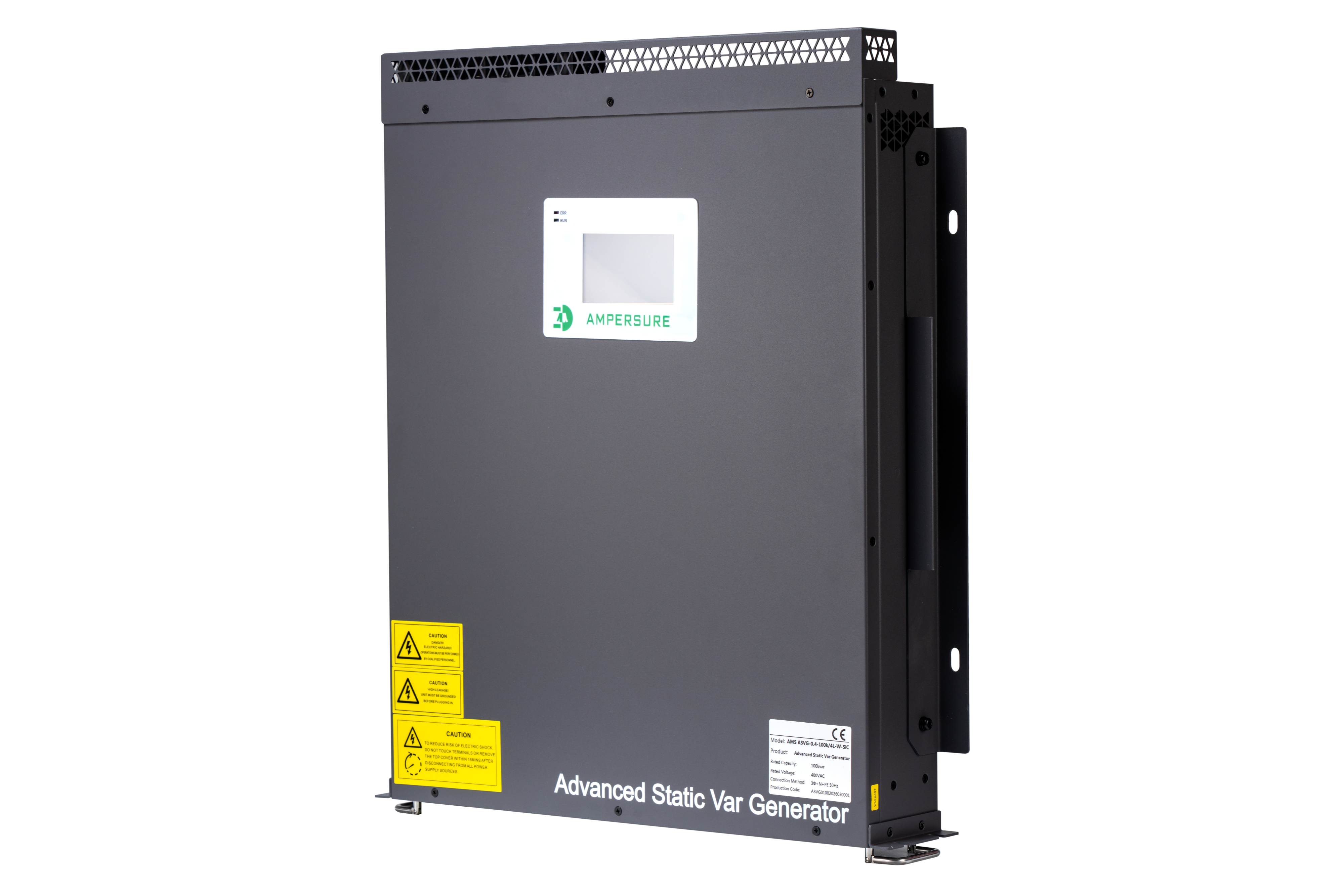

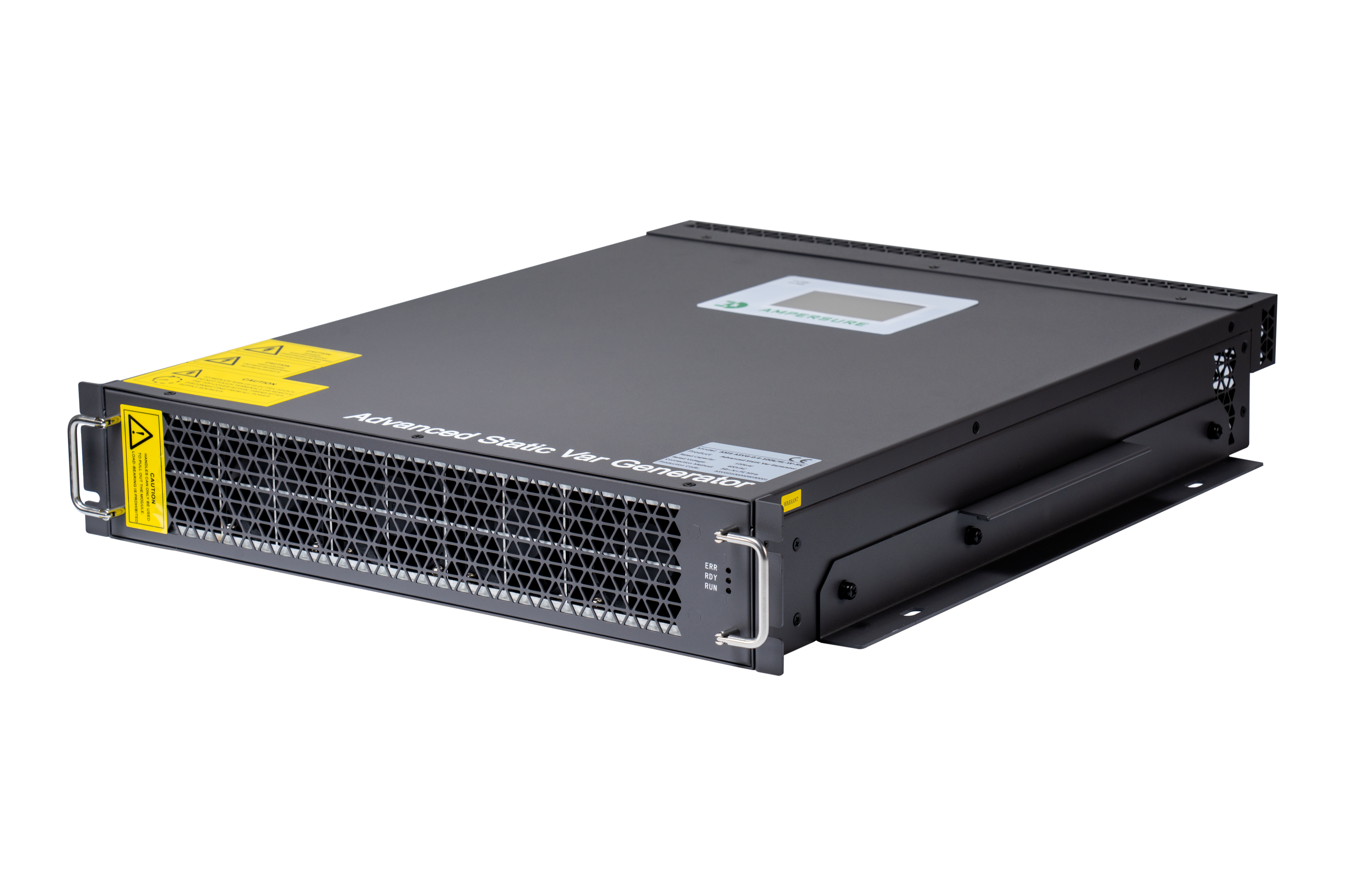

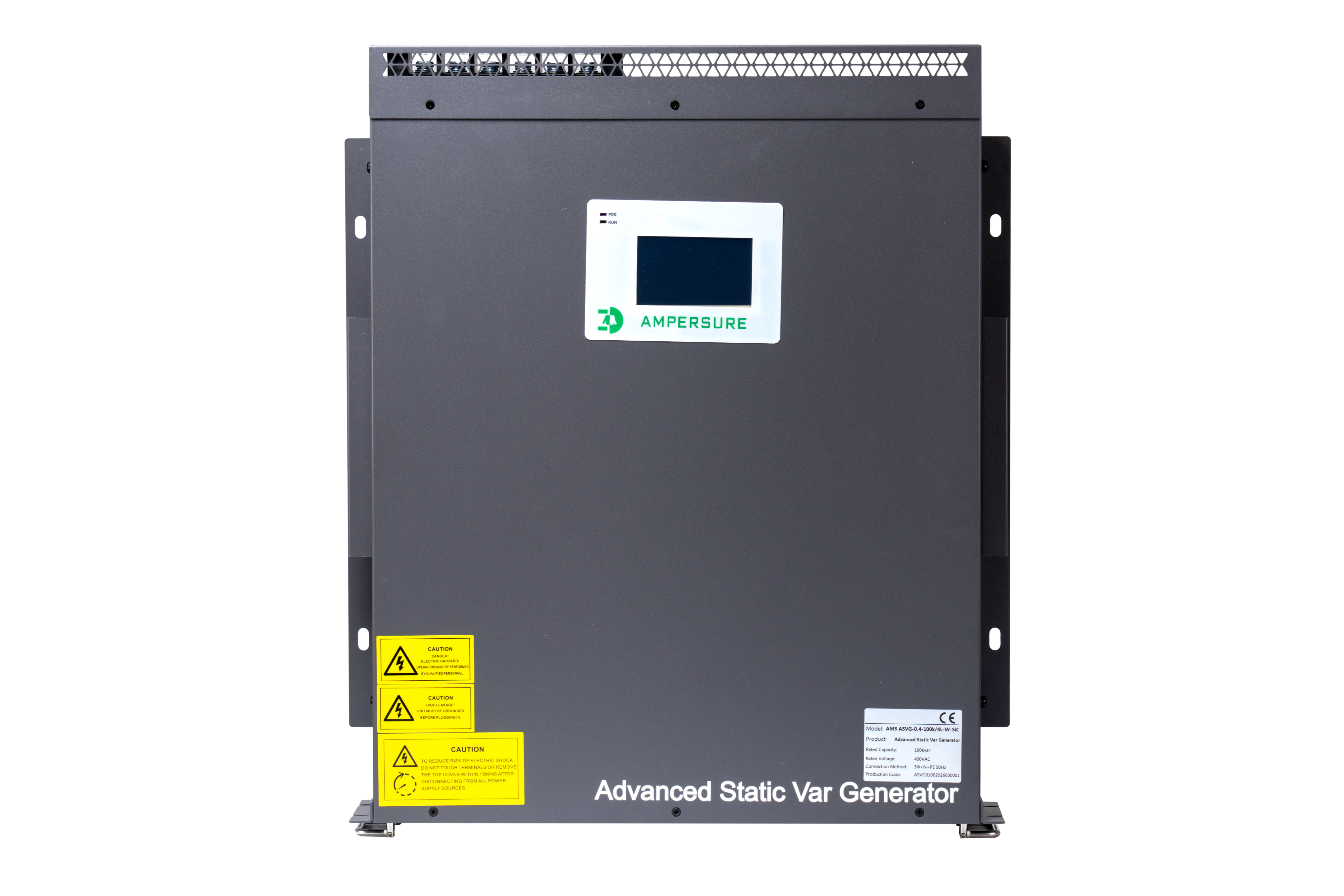

ظاهر محصول ASVG-SiC 220 ولت
| مدل ماژول | ||||
| مدلها | ظرفیت جبران خسارت ((kvar) | ولتاژ سیستم ((V) | ابعاد | سیستم خنک کننده |
| عرض * عمق * ارتفاع | ||||
| (mm) | ||||
| AMS | 37 | 220 | ۵۰۰×۶۰۰×۱۰۰ میلیمتر | خنک سازی هوایی اجباری |
| ASVG-SiC-0.22-37k/4L-W | ||||
| AMS | 50 | 220 | ۵۰۰×۶۰۰×۱۰۰ میلیمتر | خنک سازی هوایی اجباری |
| ASVG-SiC-۰.۲۲-۵۰k/۴L-W | ||||
توجه: -R ((Rack) / -W ((Wall)) / -C ((Cabinet))
