ژنراتور مغناطیسی استاتیک پیشرفته 400 ولت سیلیکون کاربید (ASVG SiC)
- فرکانس نامي: 45 هرتز تا 63 هرتز
-جريان تعويضي: 75 کیلووار، 100 کیلووار
- نرخ جبران قدرت واکنش: ＞98%
- کارايي ماشين: >98.2%
- نصب: از نوع ماشین آلات
- خلاصه
- مشخصات
- ظاهر
- محصولات مرتبط
مرور کلی محصول：
ژنراتور استاتیک وار پیشرفته با هسته کربید سیلیسیوم (ASVG SiC) از دستگاه‌های قدرت کربید سیلیسیوم به عنوان هسته اصلی استفاده می‌کند و مبدل منبع ولتاژ را به صورت موازی از طریق یک فیلتر به شبکه قدرت متصل می‌کند. اصل کارکرد آن بر اساس تشخیص جریان بار در زمان واقعی، تولید سیگنال‌های درایو IGBT متناظر با استفاده از الگوریتم‌های پیشرفته تشخیص و کنترل توان راکتیو، هارمونیک و توان فعال تکفاز است، به گونه‌ای که جبران کامل جریان راکتیو، جریان هارمونیک و توان فعال نامتعادل سه‌فاز را فراهم کند. همچنین این دستگاه دارای راندمان حداکثری بیش از 98/5 درصد است، هر کابینه می‌تواند 8 ماژول را در خود جای دهد، حداکثر ظرفیت به 800 کیلووار می‌رسد و نصب و نگهداری آن آسان است.
مشخصات فنی ASVG SiC 400V
|
ASVG SiC 400V |
|
| ارتفاع | <2000m، بالای 2000m، استفاده باید با توجه به استاندارد GB/T3859.2 کاهش یابد |
| دمای محیط | -10～+50℃ (کاهش ظرفیت بالای 40℃) |
| رطوبت نسبی | ≤90%، حداقل دمای ماهانه 25℃، بدون میعان روی سطح |
| سطح آلودگی | زیر سطح III |
| ولتاژ کار | AC400V (-20%～+20%) |
| فرکانس عملیاتی | 50Hz/60Hz (45Hz～63Hz) |
| ظرفیت جبرانی رتبه بندی شده | 75 کیلووار، 100 کیلووار |
| ساختار شبکه برق | سه فازه سه سیمه/سه فازه چهار سیمه |
| تعداد واحدهای موازی | نامحدود |
| کارایی بار کامل | ≥98.2% |
| فرکانس تغییر | 30kHz |
| انتخاب قابلیت‌ها | جبران توان راکتیو، کنترل هارمونیک، جبران توان راکتیو + جبران هارمونیک، کنترل هارمونیک + جبران توان راکتیو، کنترل هارمونیک + جبران عدم تعادل سه فازه، جبران توان راکتیو + جبران عدم تعادل سه فازه، جبران هارمونیک + جبران عدم تعادل سه فازه + جبران توان راکتیو، جبران توان راکتیو + جبران عدم تعادل سه فازه + جبران هارمونیک |
| نرخ جبران کلی | جبران توان راکتیو≥98%، جبران عدم تعادل سه فازه≥95%، جبران کلی هارمونیک مرتبه 2 تا 50≥95% |
| قابلیت فیلتر خط خنثی | ظرفیت فیلتر خط خنثی 3 برابر ظرفیت فیلتر فاز است |
| زمان پاسخگویی کامل | <40 میلی‌ثانیه |
| سر و صدا | ≤65dB |
| ارتباط | 2 عدد پورت ارتباطی RS485 (قابلیت پشتیبانی از وای-فای) |
| حفاظت | اضافه بار، نرم‌افزاری/سخت‌افزاری، اضافه جریان، اضافه/کم ولتاژ شبکه، عدم تعادل ولتاژ شبکه، |
| خطای منبع تغذیه، اضافه دما، ناهنجاری فرکانس، حفاظت در برابر اتصال کوتاه. | |
| ظرفیت اضافه بار | دارای رتبه بار 1.2 بار برای 60 ثانیه |
| نصب | رک سوار، دیواری |
| روش خط ورود | ورودی عقب (قابل نصب)، ورودی بالا (دیواری) |
| سطح حفاظت | IP20 |

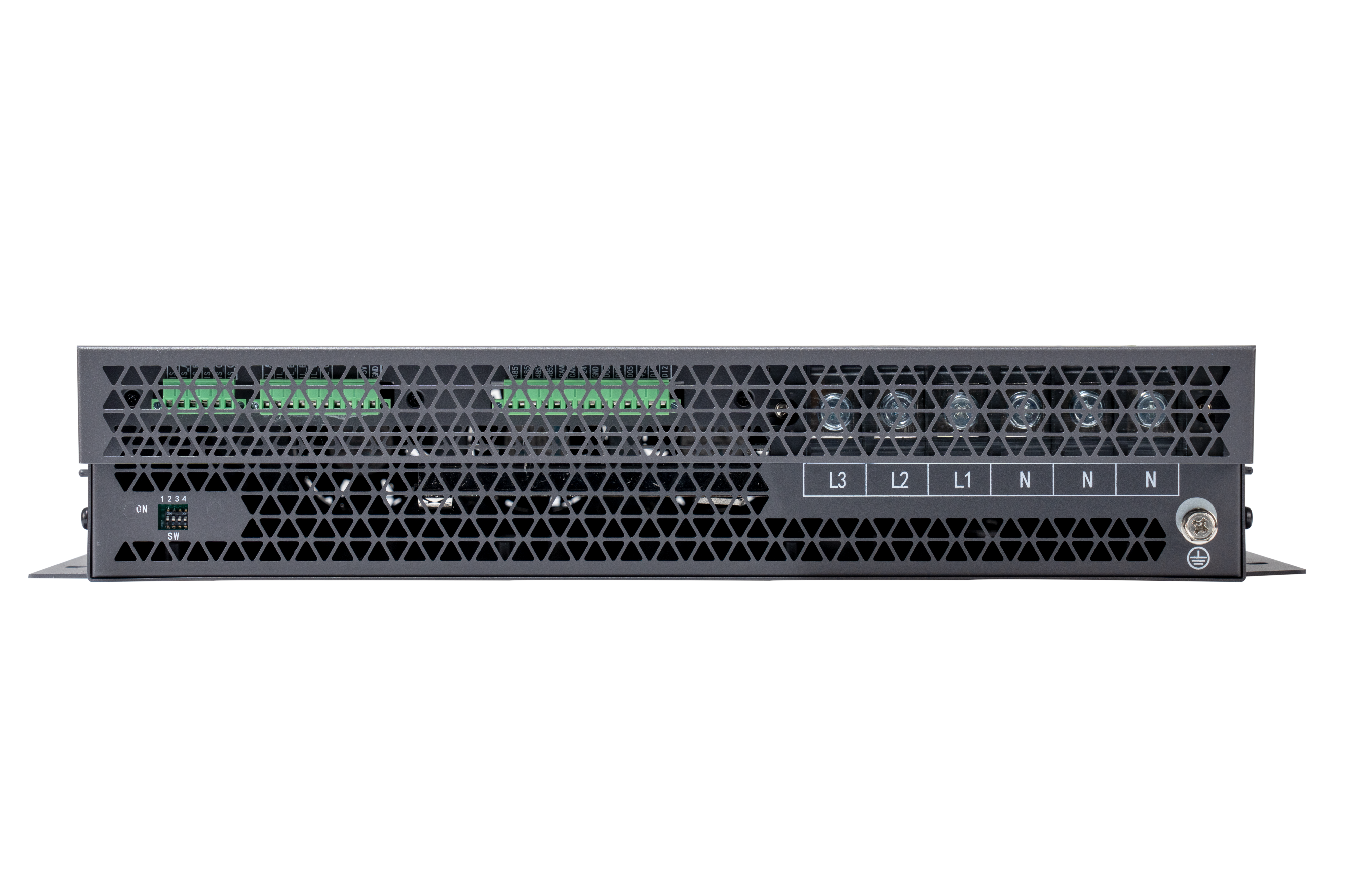

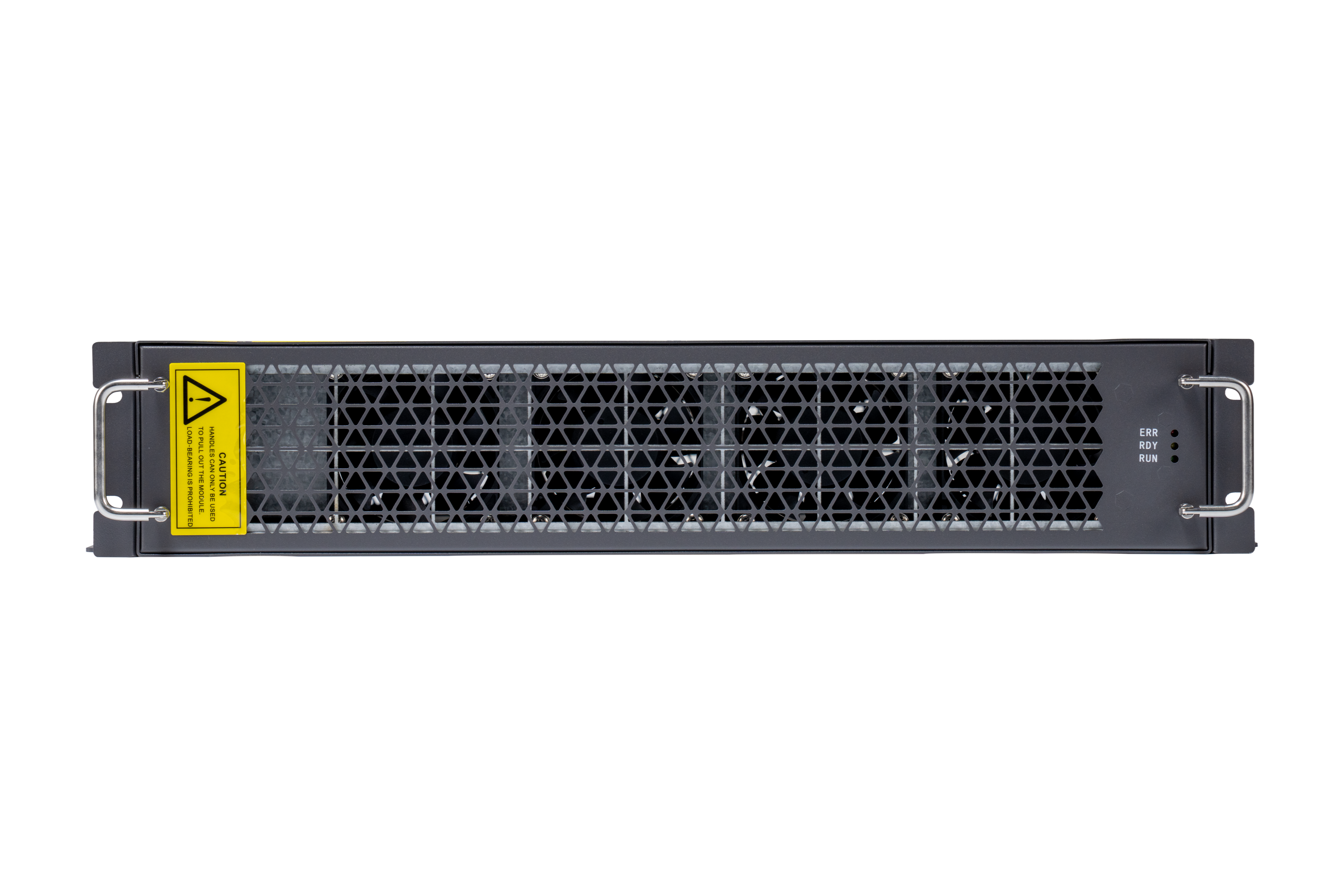

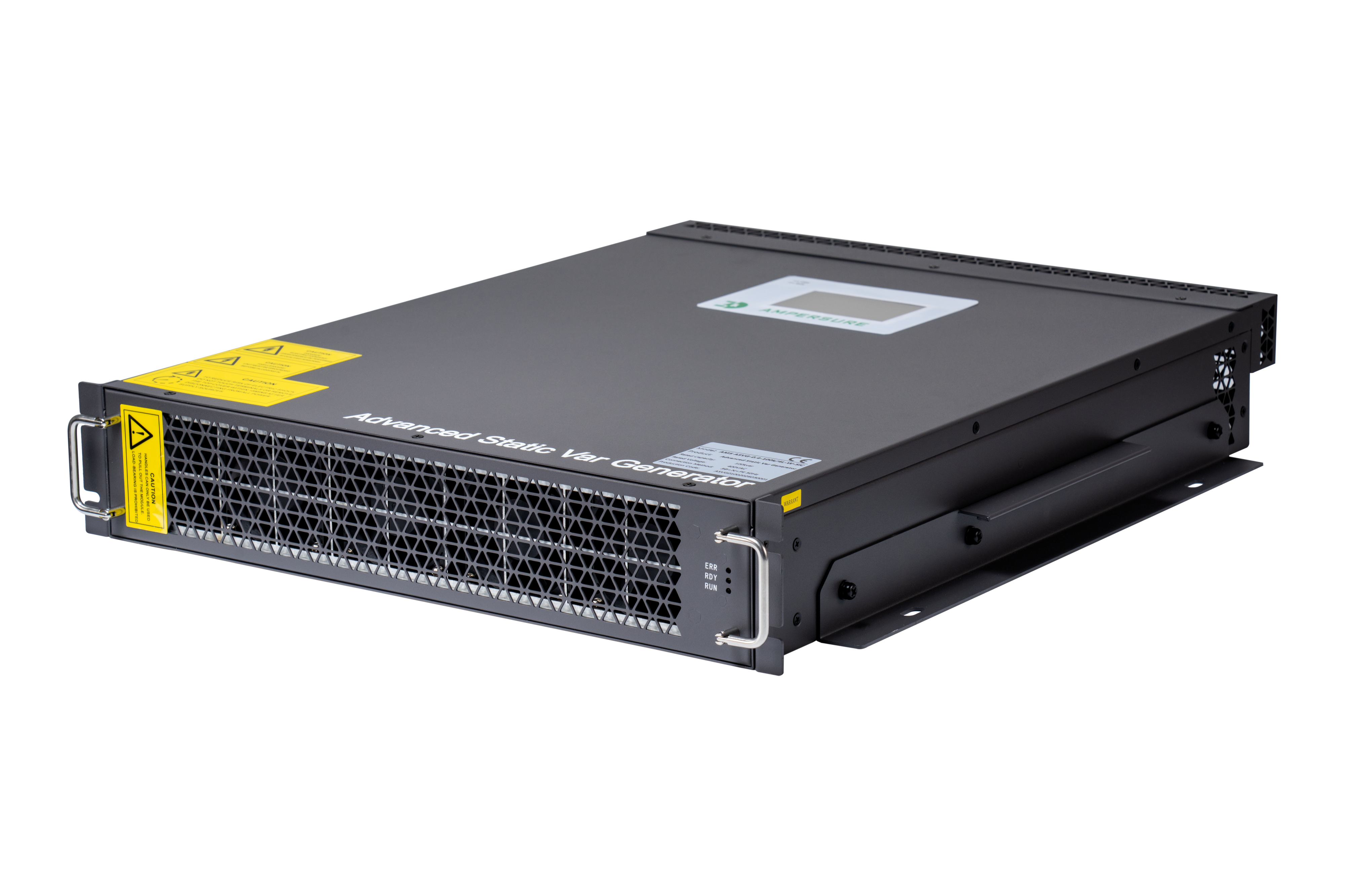

ظاهر محصول ASVG SiC 400V
| مدل ماژول | ||||
| مدل‌ها | ظرفیت جبران خسارت ((kvar) | ولتاژ سیستم ((V) | ابعاد | سیستم خنک کننده |
| عرض * عمق * ارتفاع | ||||
| (میلی‌متر) | ||||
| AMS | 75 | 400 | 500*600*95 میلی‌متر | خنک سازی هوایی اجباری |
| ASVG SiC-0.4-75k/4L-R | ||||
| AMS | 100 | 400 | 500*600*95 میلی‌متر | خنک سازی هوایی اجباری |
| ASVG SiC-0.4-100k/4L-R | ||||
توجه: -R ((Rack) / -W ((Wall)) / -C ((Cabinet))
