Comment choisir le bon filtre actif pour votre système électrique ?

Comprendre les filtres harmoniques actifs et leur rôle dans la qualité de l'énergie

Qu'est-ce que les Filtres Harmoniques Actifs (FHA) ?

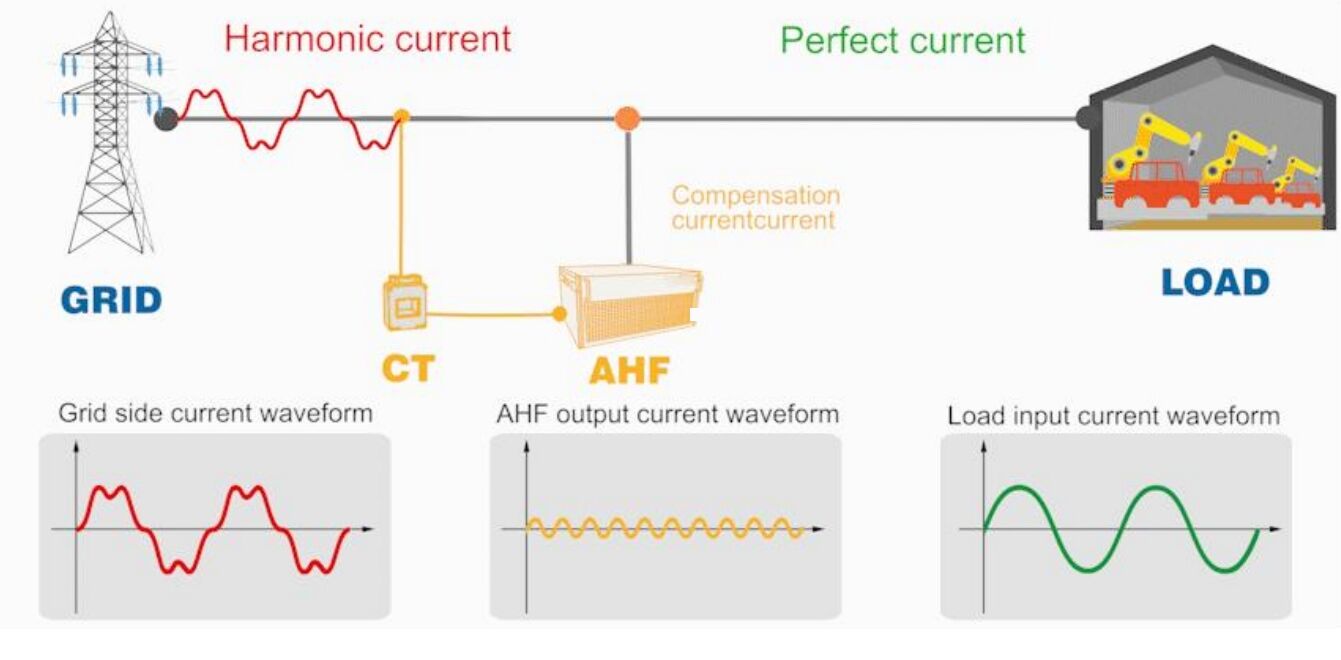

Les filtres actifs d'harmoniques ou FAD représentent une avancée majeure dans l'électronique de puissance, spécifiquement conçus pour lutter contre les distorsions harmoniques gênantes qui affectent les systèmes électriques. Contrairement aux filtres passifs traditionnels fonctionnant à des fréquences fixes, les FAD surveillent en continu les formes d'onde du courant et émettent ensuite des signaux opposés afin de neutraliser les harmoniques. Ce qui distingue particulièrement cette technologie, c'est sa capacité à traiter des fréquences allant jusqu'à l'ordre 50. Pour les installations utilisant des équipements modernes tels que des variateurs de vitesse, des onduleurs (UPS) et diverses charges non linéaires, les FAD offrent des avantages concrets impossibles à atteindre avec les méthodes de filtrage plus anciennes.

Impact des harmoniques de tension et de courant sur les systèmes électriques

Les distorsions harmoniques dégradent la qualité de l'énergie électrique en :

• Surchauffant les transformateurs et les moteurs (réduisant leur durée de vie de 30 à 40 % dans les cas graves)
• Provoquant des déclenchements intempestifs des disjoncteurs
• Accroissement des pertes d'énergie de 8 à 15 % dans les systèmes de distribution (étude Ponemon 2023)

Des harmoniques de tension non gérées supérieures à 5 % de TDD (taux de distorsion harmonique) peuvent provoquer un aplatissement de la tension, entraînant des dysfonctionnements d'équipements dans les systèmes d'imagerie médicale sensibles et les outils de fabrication de semi-conducteurs.

Comment les filtres actifs de puissance améliorent la qualité de l'énergie

Les FPA modernes parviennent à réduire le TDD en dessous de 5 %, même dans des systèmes présentant une distorsion initiale de 25 à 30 %. Les principales améliorations incluent :

Pour les produits de base	Avant FPA	Après FPA
THD du courant	28%	3.8%
Facteur de puissance	0.76	0.98
Pertes du transformateur	14,2 kW	9,1 kW

Cette correction en temps réel évite les problèmes de résonance fréquents avec les solutions basées sur des condensateurs, tout en compensant à la fois les harmoniques et la puissance réactive. Le rapport 2024 sur la qualité de l'énergie indique que les installations utilisant des FPA connaissent 23 % d'arrêts imprévus en moins par rapport aux installations équipées de filtres passifs.

Pourquoi la régulation de la distorsion harmonique totale (THD) est essentielle pour les charges non linéaires

Des équipements tels que les variateurs de fréquence (VFD) et les redresseurs sont connus pour générer des distorsions harmoniques qui perturbent la qualité de l'énergie électrique et peuvent augmenter les pertes des équipements d'environ 15 %, selon des recherches récentes publiées en 2025 dans le Journal of Power Sources. Lorsque la distorsion harmonique totale (THD) dépasse 8 %, qu'il s'agisse de la tension ou du courant, des problèmes surviennent : les transformateurs surchauffent, les relais de protection peuvent déclencher de manière inattendue, et divers équipements sensibles sont perturbés. Les installations utilisant de nombreux moteurs doivent maintenir leurs niveaux de THD en dessous de 5 % afin de respecter les recommandations IEEE-519. Ne pas respecter cette règle pourrait entraîner des amendes et des difficultés opérationnelles à terme. De nombreuses usines l'ont appris à leurs dépens lors de pannes inattendues survenues en pleine période de production.

Temps de réponse et stabilité du système dans les performances des filtres actifs

La dernière génération de filtres actifs d'harmoniques (AHF) peut réagir en moins de 5 millisecondes, ce qui signifie qu'elle corrige les fluctuations de charge gênantes au moment où elles se produisent. De telles réactions rapides sont essentielles pour éviter les problèmes de résonance désagréables qui apparaissent dans les batteries de condensateurs, tout en réduisant les creux de tension pouvant perturber le fonctionnement. Selon une recherche publiée en 2025 sur la stabilité des réseaux électriques, les AHF équipés de systèmes de contrôle intelligents accélèrent effectivement la convergence d'environ 38 % par rapport aux méthodes passives plus anciennes. Concrètement, cela signifie que ces systèmes continuent de fonctionner sans à-coups même en cas de variation soudaine de charge, qu'elle soit une augmentation ou une diminution d'environ 30 %.

Étude de cas : Réduction du THD de 28 % à moins de 5 % grâce à un AHF avancé

Une usine exploitant des machines CNC d'une puissance de 12 mégawatts a vu son taux total de distorsion harmonique chuter considérablement, passant de 28 % à seulement 3,27 %, dès l'installation d'un système modulaire de filtres actifs harmoniques. Ces filtres ont éliminé les harmoniques gênants de rang 7 et 11 provenant des canalisations préfabriquées de 480 volts, réduisant ainsi les pertes quotidiennes du transformateur d'environ 9,2 kilowattheures. Des audits énergétiques réalisés après l'installation ont montré que l'investissement s'est amorti en environ 16 mois grâce à une réduction des pannes d'équipement et à la disparition des problèmes de maintenance causés par les harmoniques électriques perturbant le système.

Équilibrer la réponse haute vitesse et la stabilité du réseau

Une correction trop agressive des harmoniques peut déstabiliser les réseaux faibles ou interférer avec les anciens systèmes de protection. Les meilleurs filtres actifs harmoniques intègrent désormais des algorithmes de mise à l'échelle d'impédance qui ajustent les taux de compensation en fonction de mesures en temps réel de la robustesse du réseau, permettant ainsi de réduire les harmoniques sans dépasser les limites de fluctuation de tension définies par la norme EN 50160.

Filtre actif contre filtres passifs et batteries de condensateurs : une analyse comparative

Limitations des filtres passifs dans les environnements de charges modernes et dynamiques

Les filtres passifs peinent à s'adapter aux charges industrielles en constante évolution en raison de leur conception à réglage fixe. Bien qu'ils soient économiques pour des fréquences harmoniques prévisibles (comme les harmoniques 5e ou 7e), ils risquent de provoquer une résonance du système lorsque des harmoniques externes interagissent avec leurs circuits LC. Une étude de 2023 a révélé que les filtres passifs causaient des problèmes de facteur de puissance dans 42 % des installations rénovées équipées de variateurs de fréquence (VFD) et de sources d'énergie renouvelable. Leur incapacité à traiter les interharmoniques — fréquents dans les systèmes électriques modernes — limite leur efficacité dans les installations soumises à une réglementation imposant un taux de distorsion harmonique (THD) inférieur à 8 %.

Avantages des filtres actifs parallèles pour la compensation de la puissance réactive et des harmoniques

Les filtres actifs surpassent les solutions passives grâce à l'injection en temps réel de courants harmoniques et à une compensation dynamique de la puissance réactive. Contrairement aux batteries de condensateurs (qui ne corrigent que le facteur de puissance de déplacement), les filtres actifs atténuent simultanément les harmoniques et améliorent le facteur de puissance réel.

Caractéristique	Filtre actif	Filtre passif	Banque de condensateurs
Vitesse de réponse	<1 ms	10–100 ms	N/A
Plage harmonique	ordre 2 à 50	Fréquences fixes	Aucune compensation
Extensibilité	Élargissement modulaire	Conception fixe	Étagement limité

Le rapport Qualité de l'énergie 2024 montre que les filtres actifs ont réduit les pertes énergétiques de 18 % par rapport aux solutions passives dans les usines manufacturières comportant des charges non linéaires.

Quand utiliser des solutions hybrides : combinaison de filtres actifs et de batteries de condensateurs

Les configurations hybrides s'avèrent rentables lorsqu'elles permettent de corriger à la fois la distorsion harmonique (>15 % THD) et les besoins élevés en puissance réactive (>500 kVAR). Les filtres actifs traitent les harmoniques haute fréquence, tandis que les batteries de condensateurs gèrent la puissance réactive à la fréquence fondamentale — une combinaison qui atteint un rendement système de 97 % dans les aciéries, selon les données terrain de 2023. Cette approche réduit la taille des filtres actifs de 40 à 60 % par rapport aux installations autonomes, ce qui est particulièrement avantageux sur les sites existants (brownfield) où l'espace est limité.

Considérations de conception et d'intégration pour le déploiement de filtres actifs

Avantages de la conception modulaire pour l'évolutivité et la maintenance

Les systèmes électriques peuvent désormais gérer les problèmes harmoniques changeants grâce à des conceptions modulaires de filtres actifs, tout en maintenant une exploitation continue et fluide. Les installations apprécient ces configurations car elles peuvent simplement ajouter des unités standard selon les besoins lors d'une extension. Des études indiquent qu'une approche modulaire réduit les arrêts de maintenance de 40 % à 60 %, ce qui surpasse largement les systèmes fixes traditionnels. Les industries bénéficient particulièrement de cette flexibilité, car leurs besoins énergétiques évoluent constamment avec l'installation de nouveaux équipements ou l'augmentation de la production. Pensez aux usines de fabrication pendant les périodes de forte activité ou lorsqu'elles intègrent du matériel plus récent et plus efficace.

Problèmes d'intégration mécanique et électrique dans les applications de rénovation

Lors de l'ajout de filtres actifs à d'anciens systèmes de distribution d'énergie, les ingénieurs doivent examiner attentivement les limitations d'espace et la capacité du système à supporter le nouvel équipement. Des recherches menées en 2022 sur des alimentations plus longues ont mis en évidence plusieurs problèmes majeurs rencontrés lors de ces rénovations. Premièrement, la gestion de la chaleur devient délicate lorsqu'il n'y a pas assez de place dans les armoires électriques déjà encombrées. Deuxièmement, de nombreux anciens systèmes fonctionnent avec des niveaux de tension différents de ceux requis par les filtres modernes. Et troisièmement, faire fonctionner correctement les nouveaux filtres avec les relais de protection existants constitue un autre problème fréquent. La plupart des projets réussis nécessitent généralement des supports de montage spéciaux et parfois même des transformateurs sophistiqués afin de tout relier ensemble sans provoquer de problèmes ultérieurs.

Personnalisation des solutions de filtres actifs (AHF, SVG, ALB) selon les profils de charge

L'élimination des harmoniques fonctionne mieux lorsque nous associons la bonne technologie de filtrage à ce qui se produit réellement dans le système. Les filtres actifs de puissance en dérivation, ou FAP, sont particulièrement efficaces pour éliminer les harmoniques de courant gênants provenant des variateurs de vitesse. En revanche, les SVG assurent généralement une meilleure stabilisation des fluctuations de tension dans des endroits comme les fermes solaires. Dans les situations complexes où les charges industrielles changent constamment, de nombreux ingénieurs optent pour des configurations hybrides combinant des filtres actifs et des composants passifs. Certaines études ont montré que ces systèmes mixtes réduisent les problèmes d'harmoniques d'environ 35 % par rapport à l'utilisation d'un seul type de filtre. Et il existe également une autre approche : les algorithmes de contrôle adaptatif qui ajustent en temps réel les paramètres de filtrage selon les données captées par les capteurs sur la charge elle-même. Ce type de réglage intelligent fait une grande différence dans le fonctionnement quotidien de diverses installations.

Applications et exigences spécifiques aux industries pour les systèmes de filtres actifs

Filtre actif en fabrication : atténuation des harmoniques provenant des variateurs de fréquence et des redresseurs

Les usines de production rencontrent aujourd'hui des problèmes de qualité de l'énergie principalement à cause des variateurs de fréquence (VFD) et des redresseurs en fonctionnement. Ces appareils génèrent toutes sortes d'harmoniques qui perturbent les formes d'onde de tension. Que se passe-t-il ensuite ? Les transformateurs commencent à trop chauffer, les moteurs ont tendance à tomber en panne prématurément, et les entreprises sont sanctionnées par des amendes lorsque leur taux de distorsion harmonique total (THD) dépasse les niveaux acceptables. Pour résoudre ce problème, de nombreuses installations installent aujourd'hui des filtres actifs. Ils fonctionnent en générant des courants opposés qui annulent essentiellement les harmoniques problématiques d'ordre 5, 7 et 11. Cela permet de ramener le THD en dessous de 5 %, ce qui est assez bon compte tenu de la gravité des problèmes pouvant survenir dans les usines où de nombreuses machines CNC et équipements de soudage fonctionnent en continu.

Générateurs statiques de puissance réactive (SVG) dans les énergies renouvelables et le soutien au réseau

Avec l'expansion rapide des fermes solaires et des éoliennes à travers le pays, les générateurs statiques de puissance réactive (SVG) sont devenus essentiels pour maintenir la stabilité des réseaux électriques lorsque la production d'énergie fluctue. Ces systèmes avancés se distinguent des anciennes batteries de condensateurs par leur capacité à ajuster la puissance réactive presque instantanément, ce qui permet de maintenir une tension stable même lorsque des nuages couvrent les panneaux solaires ou que le vent faiblit sur les sites d'éoliennes. Des recherches publiées l'année dernière ont montré que les installations de SVG améliorent d'environ 40 % la capacité des installations d'énergie renouvelable à gérer les pannes du réseau. Cette amélioration se traduit par moins d'interruptions temporaires imposées par les opérateurs en raison de chutes de tension, permettant ainsi d'économiser de l'argent et de préserver la fiabilité de l'approvisionnement énergétique.

Assurer la fiabilité de l'alimentation dans les centres de données et les hôpitaux

Les problèmes de tension causés par les harmoniques peuvent vraiment gâcher les choses dans les endroits où la fiabilité est la plus importante, comme les hôpitaux et les centres de données. Ces problèmes entraînent souvent des temps d'arrêt coûteux ou des dommages aux équipements. Les filtres actifs aident à réduire ces risques en maîtrisant la distorsion harmonique totale, idéalement inférieure à 3%. C'est ce que suggère la directive IEEE 519-2022 pour protéger les équipements sensibles comme les appareils d'imagerie médicale et les serveurs informatiques. Prenons un centre de données de niveau IV par exemple. Après avoir installé un système de filtration modulaire, ils ont vu quelque chose de remarquable se produire. Le nombre de fois où les disjoncteurs ont démarré en raison des harmoniques a chuté de façon spectaculaire, environ 90% selon leurs dossiers. Pas mal du tout, vu le coût de ces voyages.

La demande croissante de filtres actifs dans les infrastructures de recharge des véhicules électriques

L'essor des véhicules électriques a créé un besoin important de filtres actifs, car ces puissants chargeurs rapides CC réinjectent toutes sortes de bruits électriques indésirables (autour de 150 à 300 Hz) directement dans le réseau électrique. La plupart des grandes entreprises du secteur ont commencé à intégrer ces filtres directement dans leurs stations de recharge. Elles doivent se conformer aux strictes réglementations IEC 61000-3-6, tout en gérant des charges allant de 150 à 350 kilowatts. Nous assistons également à un phénomène intéressant : de nombreuses installations combinent des filtres actifs avec des réactances passives traditionnelles. Cette approche hybride semble offrir un équilibre optimal entre coût et performance, ce qui est particulièrement crucial lors de la mise en place de réseaux de recharge urbains denses où l'espace est limité et les coûts importants.
