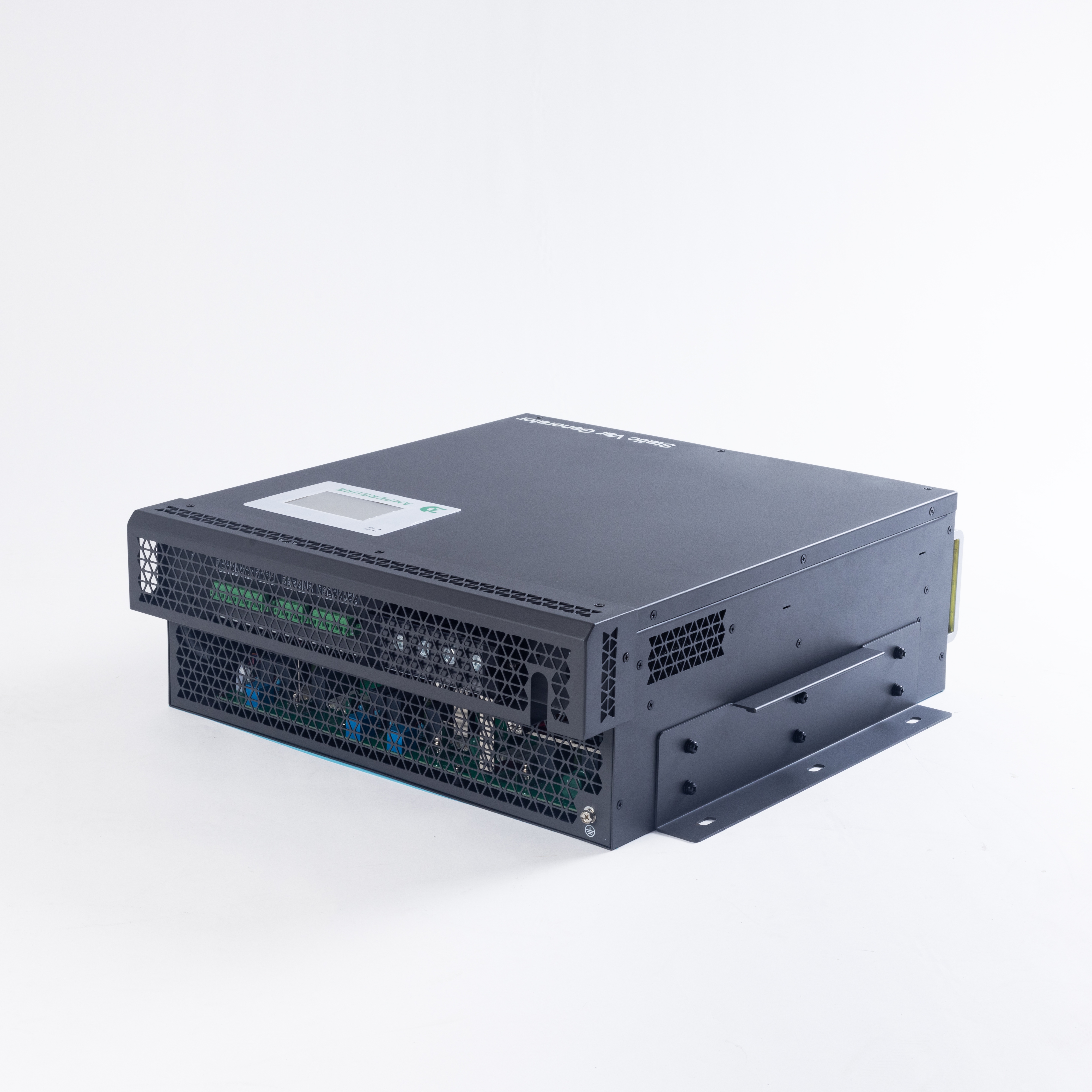

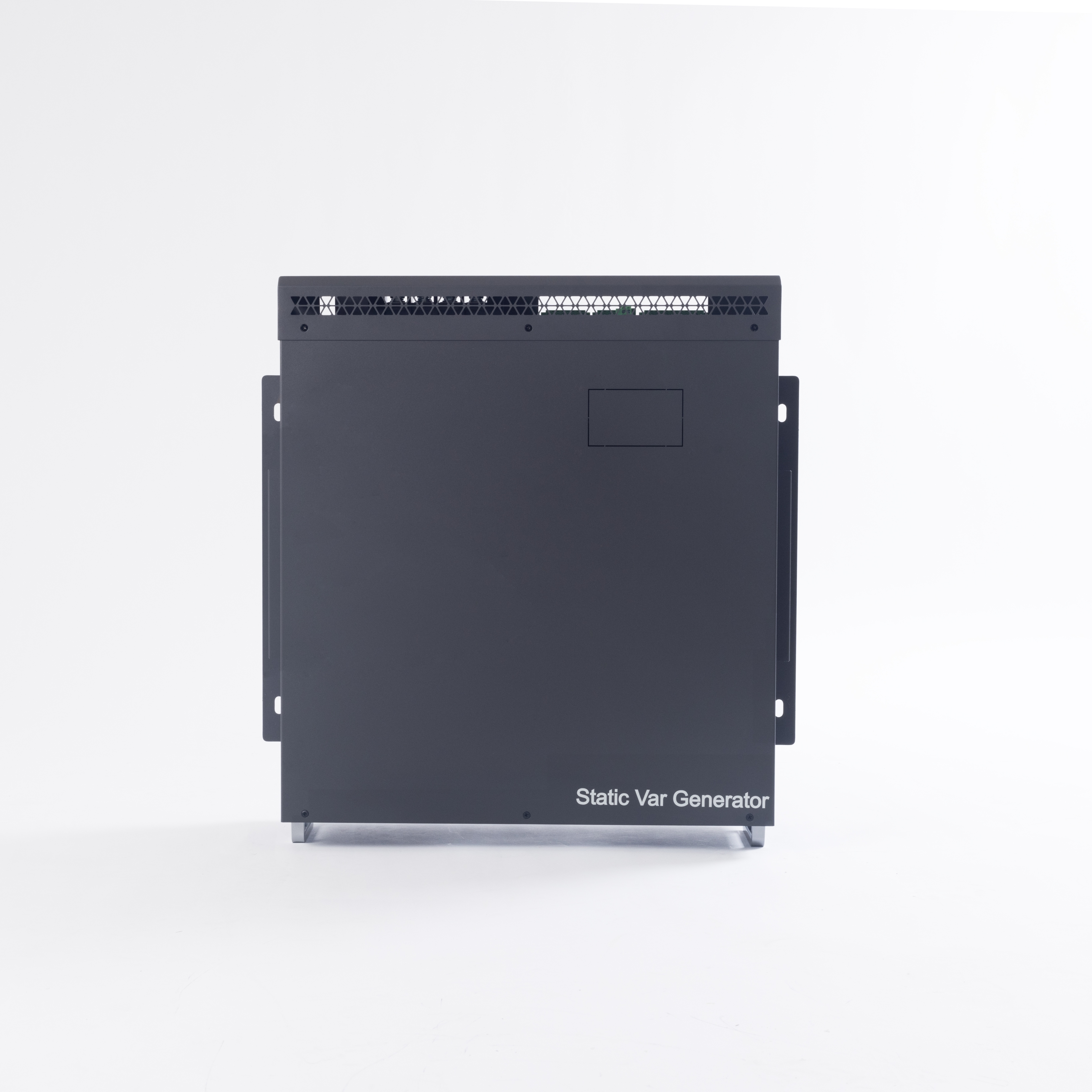

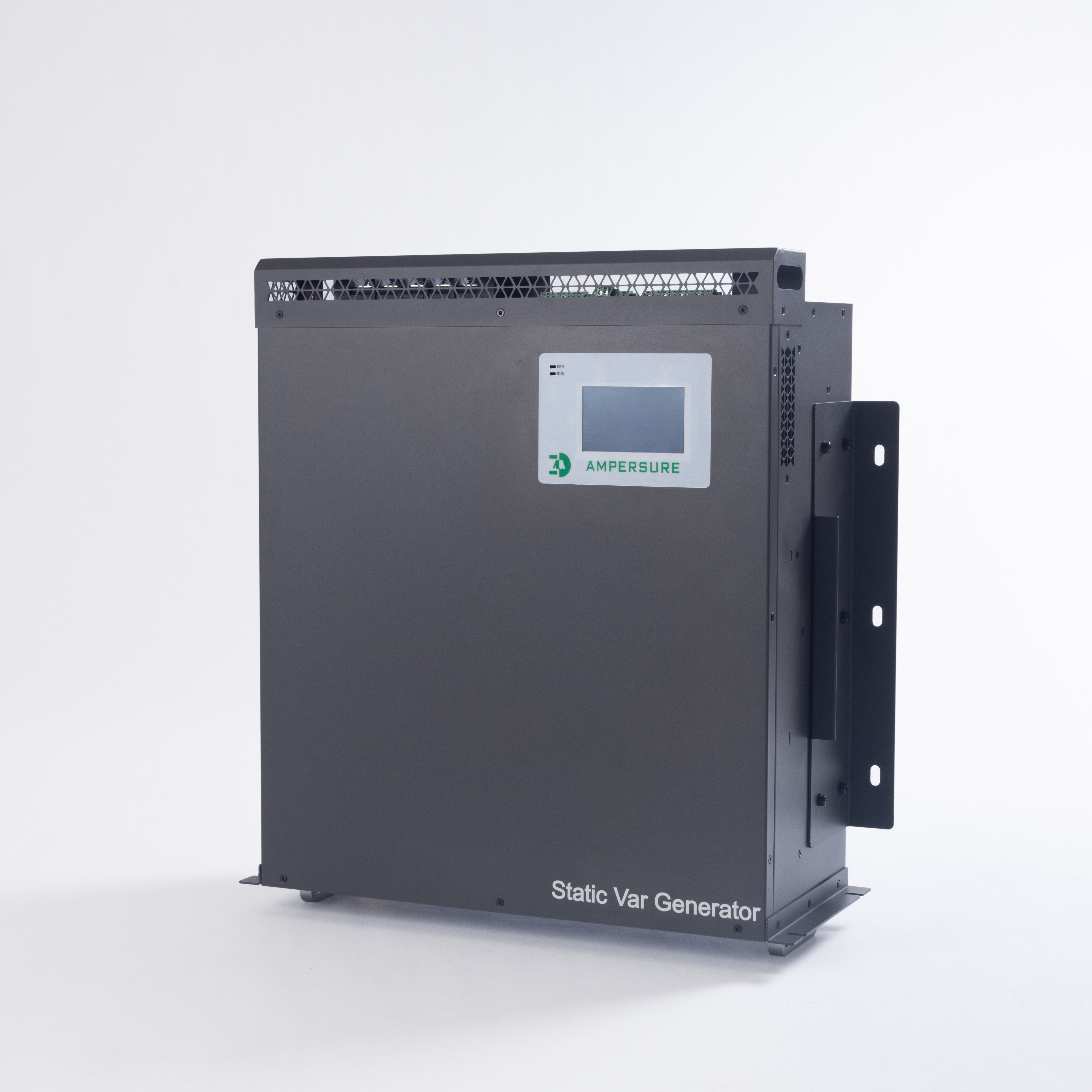

เครื่องผลิตวาร์สติก 500 วอลต์ (SVG)

- ความถี่ที่ระบุ: 45Hz-63Hz
- คอมพาเนสชั่นคอร์เรนต์ 90kvar
- อัตราการชดเชยพลังงานปฏิกิริยา: ≥99%
- ประสิทธิภาพของเครื่องจักร ≥97%
- การติดตั้ง: เครื่องติดตั้งราง เครื่องติดตั้งผนัง

ภาพรวม
ข้อมูลจำเพาะ
ลักษณะ
ผลิตภัณฑ์ที่เกี่ยวข้อง

ภาพรวมผลิตภัณฑ์

เครื่องกำเนิดแรงดันไฟฟ้าแบบสถิต (Static Var Generator) (SVG )ทำงานโดยเชื่อมต่ออุปกรณ์แปลงแรงดันไฟฟ้าแบบแหล่งจ่าย (voltage source converter) แบบขนานเข้ากับระบบจำหน่ายไฟฟ้าผ่านตัวกรอง จากนั้นปรับค่าแอมพลิจูดและเฟสของแรงดันไฟฟ้ากระแสสลับที่ออกจากระบบแปลง เพื่อชดเชยกำลังไฟฟ้าปฏิกิริยา (reactive power) ในระบบจำหน่ายไฟฟ้าอย่างไดนามิกและแม่นยำ เวลาตอบสนองแบบชั่วคราว (transient response time) น้อยกว่า 50 ไมโครวินาที และเวลาตอบสนองแบบเต็มรูปแบบ (full response time) น้อยกว่า 10 มิลลิวินาที ซึ่งช่วยหลีกเลี่ยงการชดเชยเกิน (over-compensation) และการชดเชยไม่เพียงพอ (under-compensation)

รายละเอียดเทคนิค SVG 500V

SVG 500V ซีรี่ย์
ความสูง	＜2000 เมตร (ลดกำลังตามมาตรฐาน GB/T 3859.2 สำหรับสถานที่ที่สูงกว่า 2000 เมตร)
อุณหภูมิบริเวณ	-10~+50℃ (ลดลงเกิน 40 °C)
ความชื้นสัมพัทธ์	≤ 90% (ไม่มีการควบแน่นบนพื้นผิว ที่อุณหภูมิต่ำสุดรายเดือน 25°C)
ระดับมลพิษ	ต่ำกว่าระดับ III
โลตติจ์การทํางาน	ไฟ AC500V (-20%～+20%)
ความถี่ในการทํางาน	50เฮิรตซ์/60เฮิรตซ์(45เฮิรตซ์~63เฮิรตซ์)
ราคา ค่าตอบแทน ความจุ	90kvar
โครงสร้างโครงข่ายไฟฟ้า	3P3W, 3P4W
จํานวน ใน ระยะ ตรง กัน	ไม่จํากัด
ระบบ ประสิทธิภาพ	≥97%
ความถี่เปลี่ยน	12.8kHz
การเลือกฟังก์ชั่น	กำลังไฟฟ้าปฏิกิริยา, กำลังไฟฟ้าปฏิกิริยา + ความไม่สมดุลของแรงดัน
เวลาตอบสนองเต็ม	<10มิลลิวินาที
เสียงรบกวน	≤ 65dB
การสื่อสาร	พอร์ตการสื่อสาร RS485 จำนวน 2 พอร์ต (รองรับ WIFI)
การป้องกัน	โอเวอร์โหลด, โปรแกรม / ฮาร์ดแวร์ออฟคอร์เรนต์ แรงดันไฟฟ้าสูงเกิน/ต่ำเกิน ความไม่สมดุลของแรงดันไฟฟ้า, ข้อผิดพลาดของแหล่งจ่ายไฟฟ้า อุณหภูมิเกิน, ความผิดปกติของความถี่ การป้องกันวงจรสั้น
การติดตั้ง	เครื่องติดตั้งราง เครื่องติดตั้งผนัง
วิธีการเข้าเส้น	การเข้าทางด้านหลัง (ติดตั้งบนแร็ค), การเข้าทางด้านบน (ติดตั้งบนผนัง)
ระดับการป้องกัน	IP20 (สามารถปรับแต่งเป็น IP54 ได้)

SVG 500V ลักษณะของสินค้า

โมเดลโมดูล

รุ่น

ความสามารถในการชดเชย ((kvar)

ระบบ เขตไฟฟ้า(V)

มิติ

ความกว้าง*ความลึก*ความสูง

(มม.)

ระบบเย็น

AMS SVG-0.5-90k/4L-W

500

839*500*328.5

การเย็นด้วยอากาศ

แบบตู้
รุ่น	ความสามารถในการชดเชย ((kvar)	ระบบ เขตไฟฟ้า(V)	มิติ ความกว้างความลึกความสูง (มม.)	ระบบเย็น
AMS SVG-0.5-180k/4L-ซี	180	500	125010002200	การเย็นด้วยอากาศ
AMS sVG-0.5-270k/4L-C	270	500	125010002200	ระบบระบายความร้อนด้วยอากาศ
AMS SVG-0.5-360k/4L-ซี	360	500	125010002200	ForcedAir Cooling
