220V Generador Estàtic de Variacions Avançat de Carbure de Silici (ASVG SiC)
- Freqüència nominal: 45 Hz-63 Hz
- Corrent compensador: 37kvar、50kvar
- Taxa de compensació de potència reactiva: ＞98%
- Eficiència de la màquina: >98.2%
- Instalació: Montat a l'estallet, montat a la paret
- Visió general
- Especificació
- Aparició
- Productes relacionats
Descripció del producte：

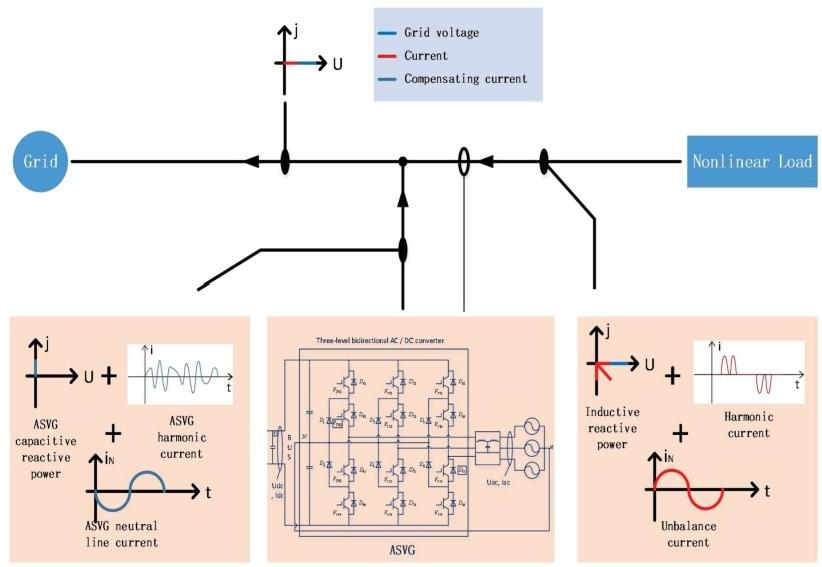

El generador estàtic de variadors avançats (ASVG SiC) amb carburi de silici com a dispositiu principal, connecta el convertidor d'origen de tensió a la xarxa elèctrica en paral·lel mitjançant un filtre. El seu principi de funcionament consisteix a realitzar una compensació completa del corrent reactiva, del corrent harmònic i de la potència activa trifàsica desequilibrada detectant en temps real el corrent de càrrega i generant senyals corresponents per al control dels IGBT basant-se en algorismes avançats de detecció i control de potència reactiva, harmònica i trifàsica activa. Al mateix temps, el dispositiu té un rendiment màxim superior al 98,5%, cada armari pot allotjar 8 mòduls, la capacitat màxima pot arribar als 800kvar i és convenient per a la instal·lació i el manteniment.
Especificació tècnica ASVG SiC 220V
|
ASVG SiC 220V |
|
| Altitud | <2000m, per sobre dels 2000m, l'ús ha de ser reduït segons GB/T3859.2 |
| Temperatura ambient | -10～+50℃（Reducció per sobre dels 40℃） |
| Humitat Relativa | ≤90%, temperatura mínima mensual de 25℃, sense condensació a la superfície |
| Nivell de contaminació | Per sota del nivell III |
| Voltatge de funcionament | CA220V（-20%～+20%） |
| Freqüència de funcionament | 50Hz/60Hz（45Hz～63Hz） |
| Capacitat de compensació nominal | 37kvar、50kvar |
| Estructura de la xarxa elèctrica | Tres fases tres fils/Tres fases quatre fils |
| Nombre d'unitats en paral·lel | Il·limitat |
| Rendiment a plena càrrega | ≥98,2% |
| Freqüència de commutació | 30kHz |
| Selecció de funcions | Compensació reactiva, control harmònic, compensació reactiva + compensació harmònica, control harmònic + compensació reactiva, control harmònic + compensació de desequilibri trifàsic, compensació reactiva + compensació de desequilibri trifàsic, compensació harmònica + compensació de desequilibri trifàsic + compensació reactiva, compensació reactiva + compensació de desequilibri trifàsic + compensació harmònica |
| Taxa de compensació integral | Compensació de potència reactiva≥98%, compensació de desequilibri trifàsic≥95%, compensació harmònica combinada del 2n al 50è ordre≥95% |
| Capacitat de filtratge de línies neutres | La capacitat de filtratge de la línia neutra és 3 vegades superior a la capacitat de filtratge de fase |
| Temps de resposta complet | <40 ms |
| Soroll | ≤ 65 dB |
| Comunicació | 2* Ports de comunicació RS485 (compatible Wi-Fi) |
| Protecció | Sobrecàrrega,Programari/Hardware,Sobrecorrent,Tensió excessiva/insuficient del xarxa,Desequilibri de tensió de xarxa, |
| Error d'alimentació, Temperatura excessiva, Freqüència anormal, Protecció contra curtcircuit. | |
| Capacitat de sobrecàrrega | Sobrecàrrega nominal del 1,2 vegades durant 60 segons |
| Instal·lació | Muntat en bastidor, muntat a la paret |
| Mètode de línia d'entrada | Entrada posterior (muntada en bastidor), entrada superior (muntada a la paret) |
| Nivell de Protecció | IP20 |

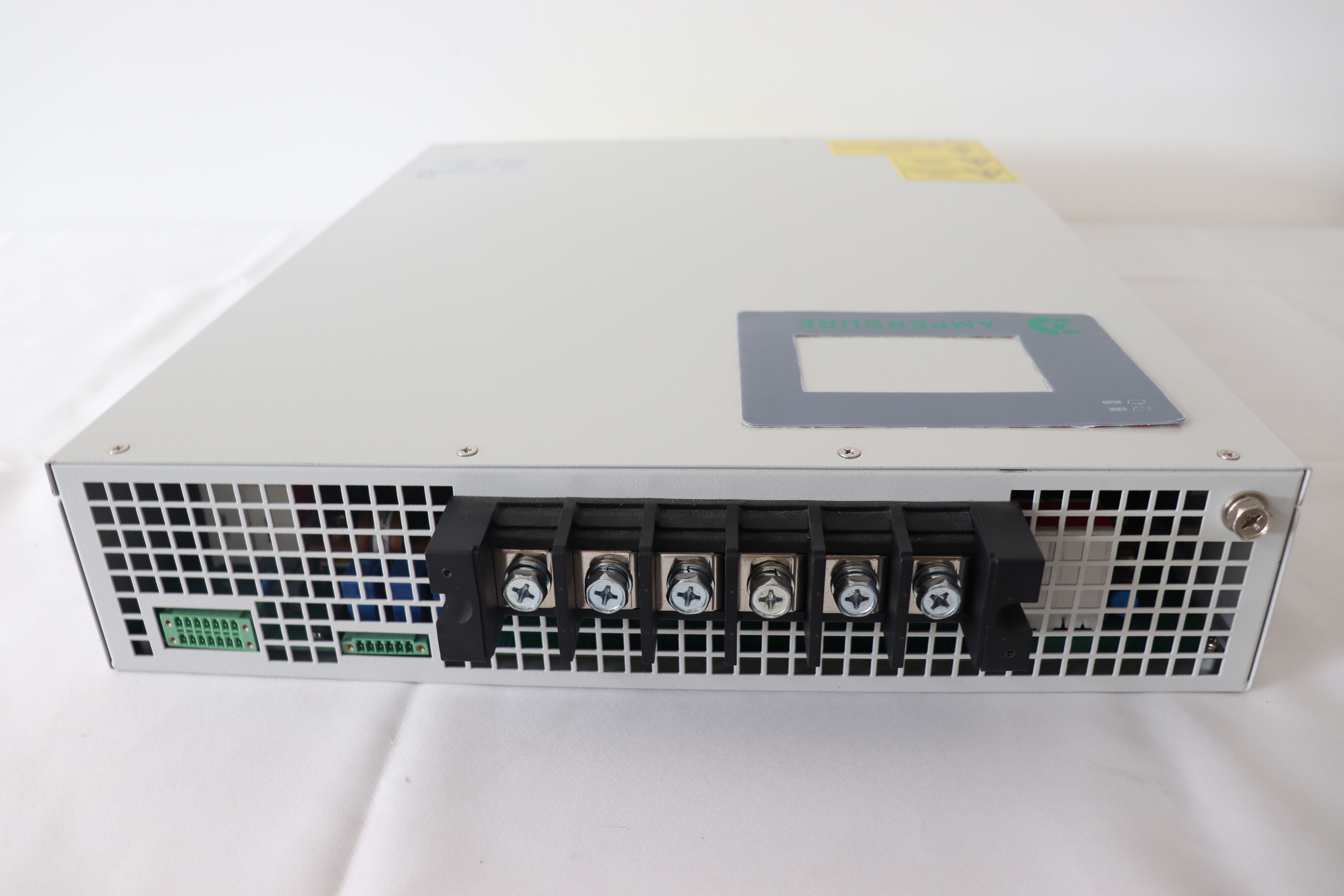

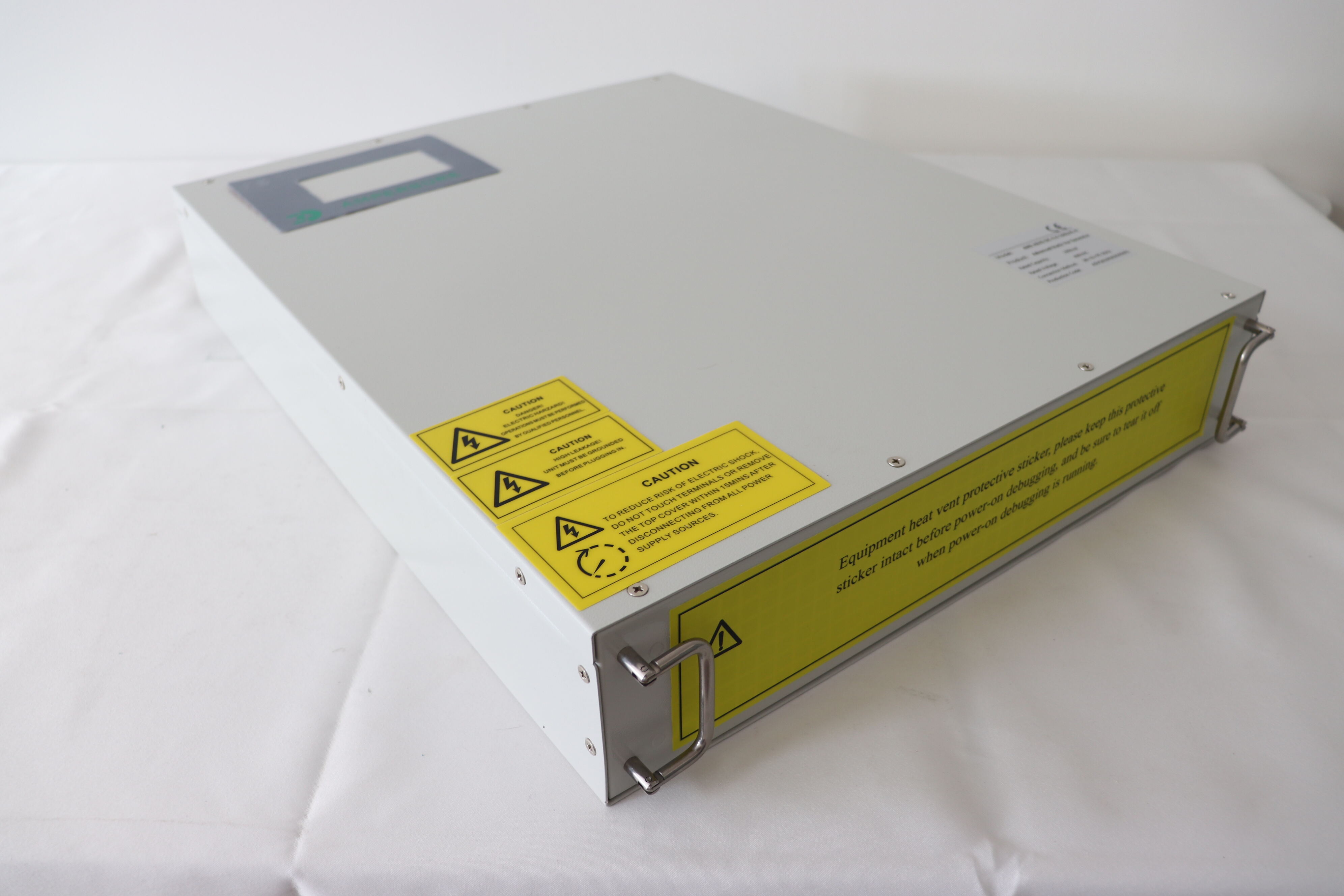

ASVG SiC 220V Aparença del producte
| Model de mòdul | ||||
| Models | Capacitat de compensació (kvar) | Tensió del Sistema (V) | Dimensions | Sistema de refrigeració |
| Amplada * Profunditat * Alçada | ||||
| (mm) | ||||
| AMS | 37 | 220 | 500*600*95mm | Refrigerament per aire forçat |
| ASVG SiC-0.22-37k/4L-R | ||||
| AMS | 50 | 220 | 500*600*95mm | Refrigerament per aire forçat |
| ASVG SiC-0.22-50k/4L-R | ||||
Nota: -R (Rac) / -W (W) / -C (Cabinet)
