generador de Var estàtic avançat de 500 V (ASVG)

generador de Var estàtic avançat de 500 V (ASVG)

- Freqüència nominal: 45 Hz-63 Hz
- Corrent compensador: 90kvar
- Taxa de compensació de potència reactiva: ≥99%
- Eficiència de la màquina: ≥97%
- Instalació: Montat a l'estallet, montat a la paret

Visió general
Especificació
Aparició
Productes relacionats

Vista general del producte

L'ASVG és un dispositiu innovador de gestió de la qualitat de la potència de tipus corrent. Ajusta la fase i l'amplitud de la tensió de sortida al costat CA de l'inversor mitjançant la supervisió en temps real del corrent de càrrega. Això li permet proporcionar una compensació precisa i simultània de la potència reactiva del sistema, els harmònics i els corrents desequilibrats trifàsics. L'ASVG es caracteritza per les seves fortes capacitats de compensació integral, el seu temps de resposta ràpid i la seva elevada relació cost-eficàcia, el que el converteix en una solució millor en el camp de la gestió de la qualitat de la potència.


Especificació Tècnica ASVG 500V

	Sèrie ASVG 500V
Altitud	＜2000 m (desclassificació segons GB/T 3859.2 per sobre dels 2000 m)
Ambient Temperatura	-10°C a +50°C (descensurat per sobre de 40°C)
Humitat Relativa	≤ 90 %, sense condensació a la superfície a la temperatura mínima mensual de 25 °C
Nivell de contaminació	Per sota del nivell III
Voltatge de funcionament	500 V CA (-20%～+20%)
Freqüència de funcionament	50Hz/60Hz (45Hz~63Hz)
Valorat Compensament Capacitat	90kvar
Estructura de la xarxa elèctrica	3P3W, 3P4W
Nombres en paral·lel	Il·limitat
Sistema Eficiència	≥97%
Freqüència de commutació	12,8 kHz
Selecció de la funció	Potència reactiva, Harmònics, Potència reactiva + harmònics, Harmonics+Potència Reactiva, Harmònics + desequilibri, Potència reactiva + desequilibri, Harmònics+Desequilibri+Potència reactiva Potència reactiva + desequilibri + harmònics
Temps de resposta complet	Potència reactiva <10 ms, harmònics <40 ms
Soroll	≤ 65 dB
Comunicació	2 ports de comunicació RS485 (amb suport WIFI)
Protecció	Sobrecàrrega, sobrecorrent de programari/maquinari, sobretensió/sobretensió, desequilibri, fallada de l’alimentació elèctrica, sobrecalentament, anomalia de freqüència, protecció contra curtcircuits
Instal·lació	Montat a l'estallet, montat a la paret
Mètode de línia d'entrada	Entrada posterior (muntada en bastidor), entrada superior (muntada a la paret)
Nivell de Protecció	IP20 (IP54 és personalitzable)

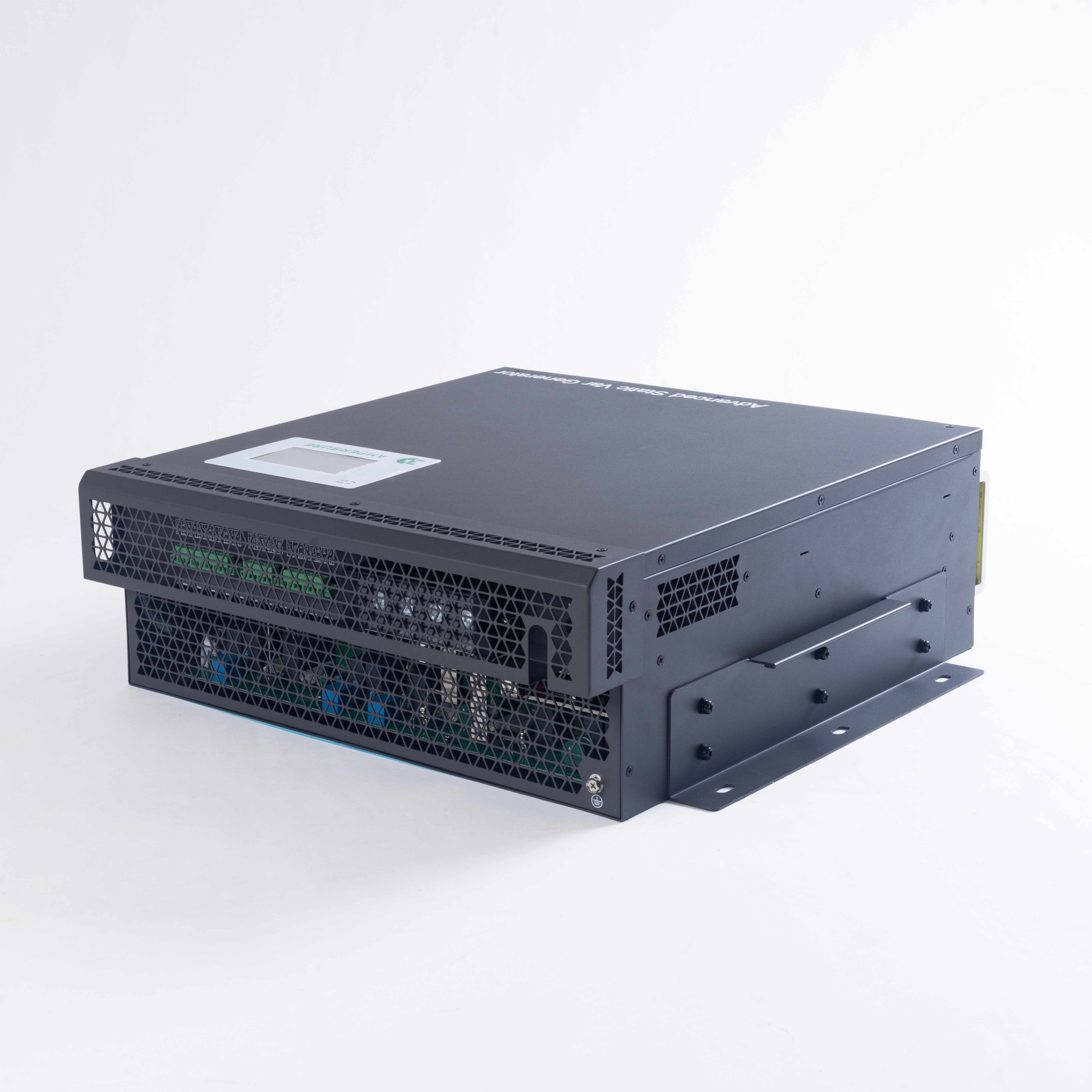

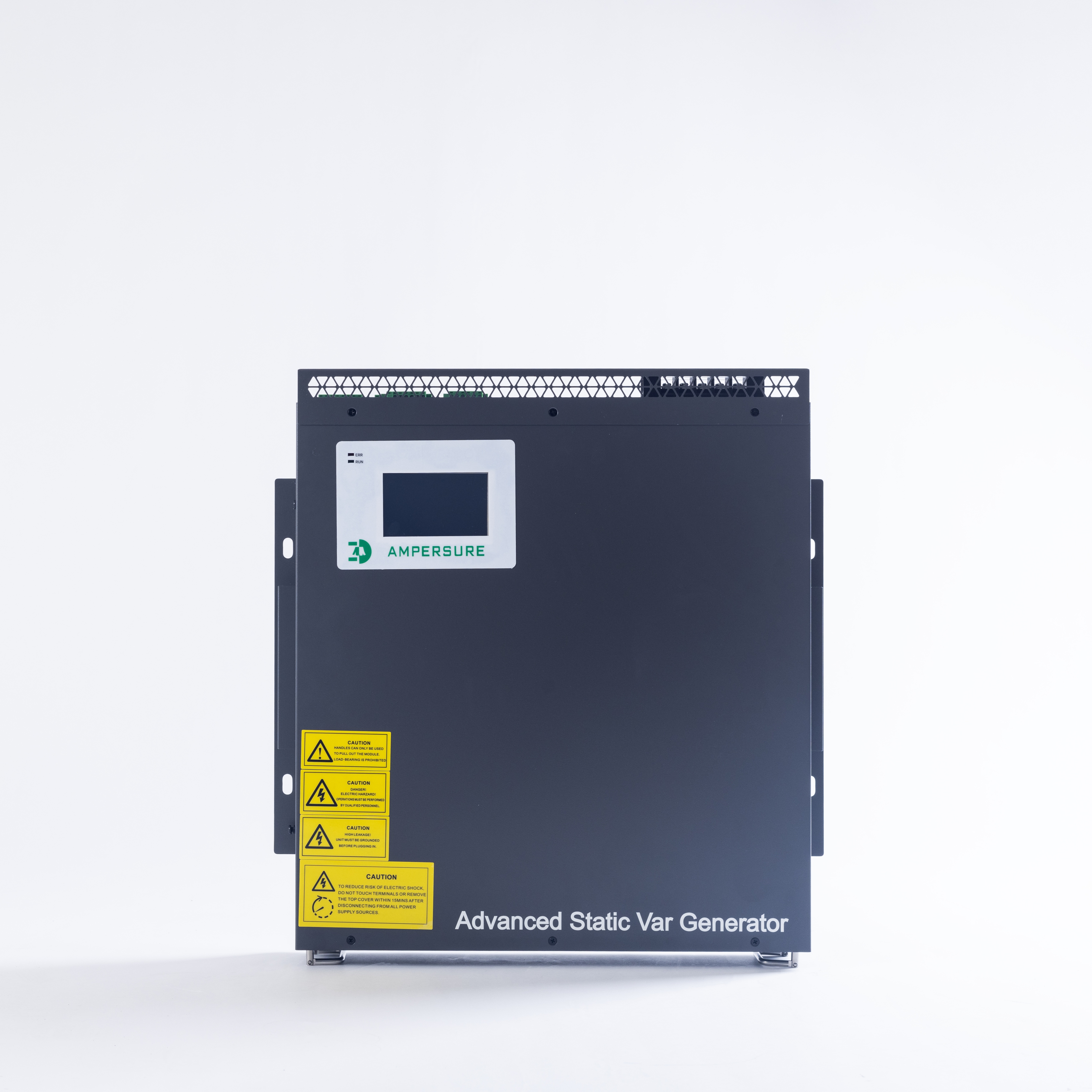

Aparença del Producte ASVG 500V

Model de mòdul

Models

Compensament

Capacitat (kvar)

Sistema Tensió (V)

Dimensions

Amplada * Profunditat * Alçada (mm)

Sistema de refrigeració

AMS ASVG-0.5-90k/4L-W

500

839*500*328.5

Refrigerament per aire forçat

Model d'armari
Models	Capacitat de compensació (kvar)	Sistema Tensió (V)	Dimensions Amplada * Profunditat * Alçada (mm)	Sistema de refrigeració
AMS ASVG-0.5-180k/4L-C	180	500	125010002200	Refrigerament per aire forçat
AMSASVG-0,5-270k/4L-C	270	500	125010002200	Refrigerament per aire forçat
AMS ASVG-0.5-360k/4L-C	360	500	125010002200	Refrigerament per aire forçat
