690 V fortgeschrittener statischer Var-Generator (ASVG)
- Nennfrequenz: 45 Hz bis 63 Hz
- Kompensationsstrom: 120kvar
- Reaktive Leistungskompensation: ≥99%
- Maschinenwirksamkeit: ≥97%
- Installation: Mit einem Durchmesser von mehr als 0,01 mm
- Überblick
- Spezifikation
- Erscheinung
- Verwandte Produkte
PRODUKTOVERSICHT
Das ASVG ist ein neuartiges stromgeführtes Gerät zur Netzqualitätssteuerung. Durch die Echtzeitüberwachung des Laststroms passt es Phase und Amplitude der Ausgangsspannung an der Wechselstromseite des Wechselrichters an. Dadurch kann es präzise und gleichzeitig Blindleistung, Oberschwingungen sowie dreiphasig unbalancierte Ströme im System kompensieren. Das ASVG zeichnet sich durch umfassende Kompensationsfähigkeiten, eine schnelle Reaktionszeit und eine hohe Kosten-Nutzen-Relation aus und stellt somit eine bessere Lösung im Bereich der Netzqualitätssteuerung dar.
ASVG 690V Technische Spezifikation
|
Die Reihe ASVG 690V |
||||
|
Höhenlage |
＜2000 m (Leistungsabminderung gemäß GB/T 3859.2 oberhalb von 2000 m) |
|||
|
Umgebung Temperatur |
-10°C bis +50°C (abgesenkt über 40°C) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90 %, keine Kondensation an der Oberfläche bei einer monatlichen Mindesttemperatur von 25 °C |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
AC690V (-20%~+15%) |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz–63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
120kvar |
|||
|
Stromnetzstruktur |
3P3W, 3P4W |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
12,8 kHz |
|||
|
Funktionsauswahl |
Blindleistung, Obertöne, Blindleistung + Oberschwingungen Harmonik + Reaktionsleistung, Oberschwingungen+Unwucht, Reaktionsleistung + Ungleichgewicht, Oberschwingungen+Unsymmetrie+Blindleistung Blindleistung + Unsymmetrie + Oberschwingungen |
|||
|
Gesamtreaktionszeit |
Blindleistung < 10 ms, Oberschwingungen < 40 ms |
|||
|
Geräuschentwicklung |
≤ 65 dB |
|||
|
Kommunikation |
2 × RS485-Kommunikationsanschlüsse (unterstützt WLAN) |
|||
|
Schutz |
Überlastung, Software-/Hardware-Überstrom, Über-/Unterspannung, Unsymmetrie, Versorgungsfehler, Übertemperatur, Frequenzanomalie, Kurzschlussschutz |
|||
|
Installation |
Mit einem Durchmesser von mehr als 0,01 mm |
|||
|
Eingabezeilenmethode |
Hintere Zufuhr (Rackmontage), Obere Zufuhr (Wandmontage) |
|||
|
Schutzstufe |
IP20 (IP54 ist auf Wunsch verfügbar) |
|||

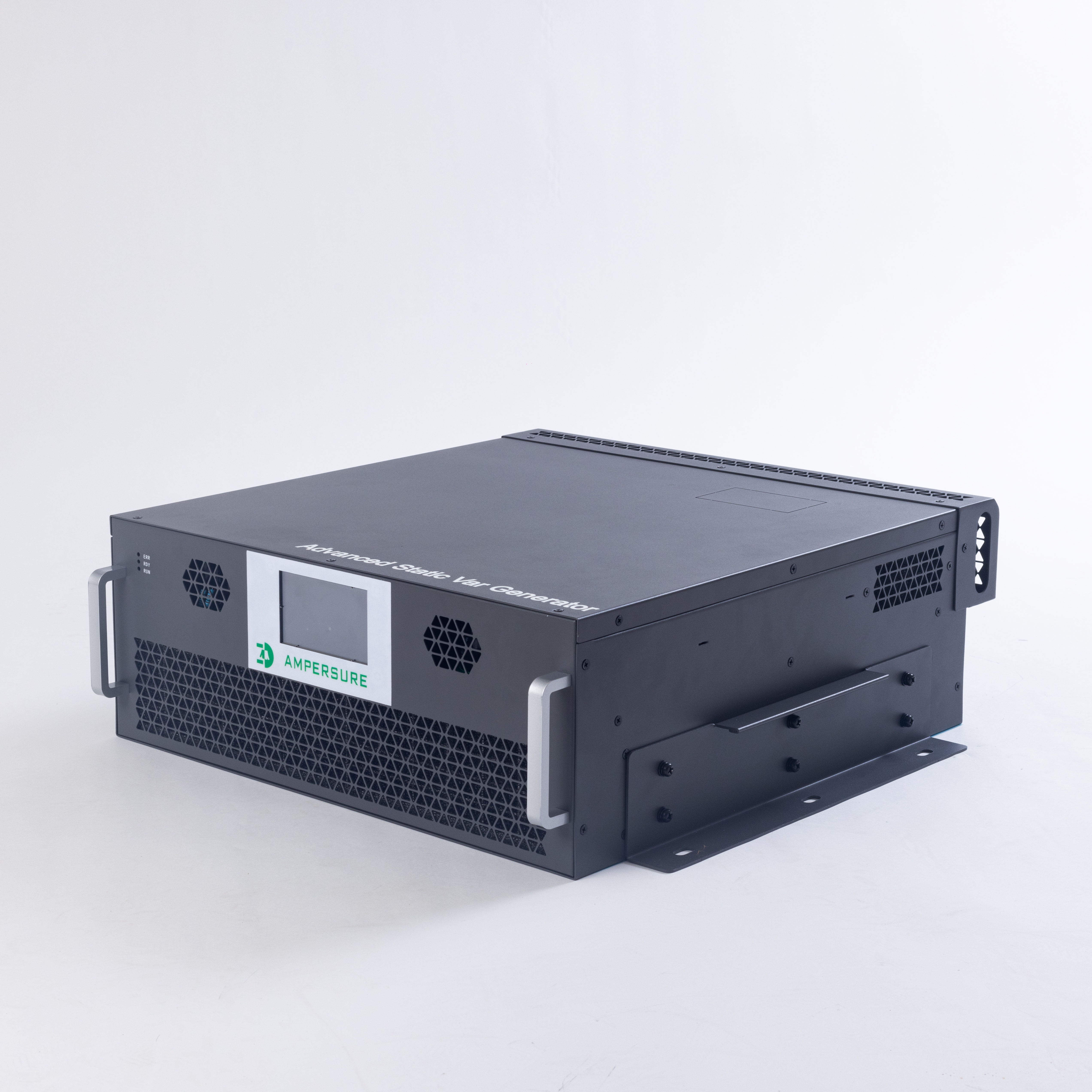

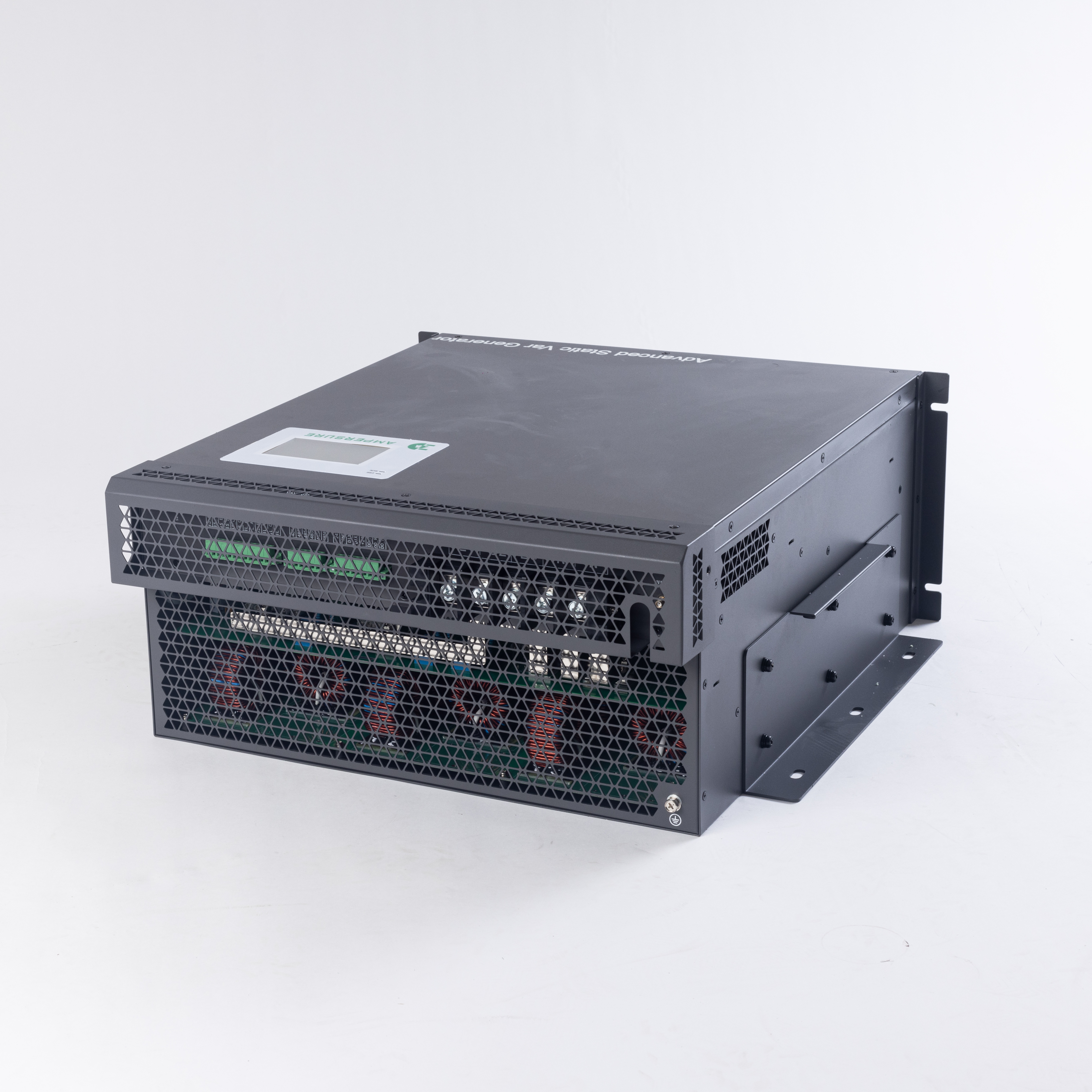

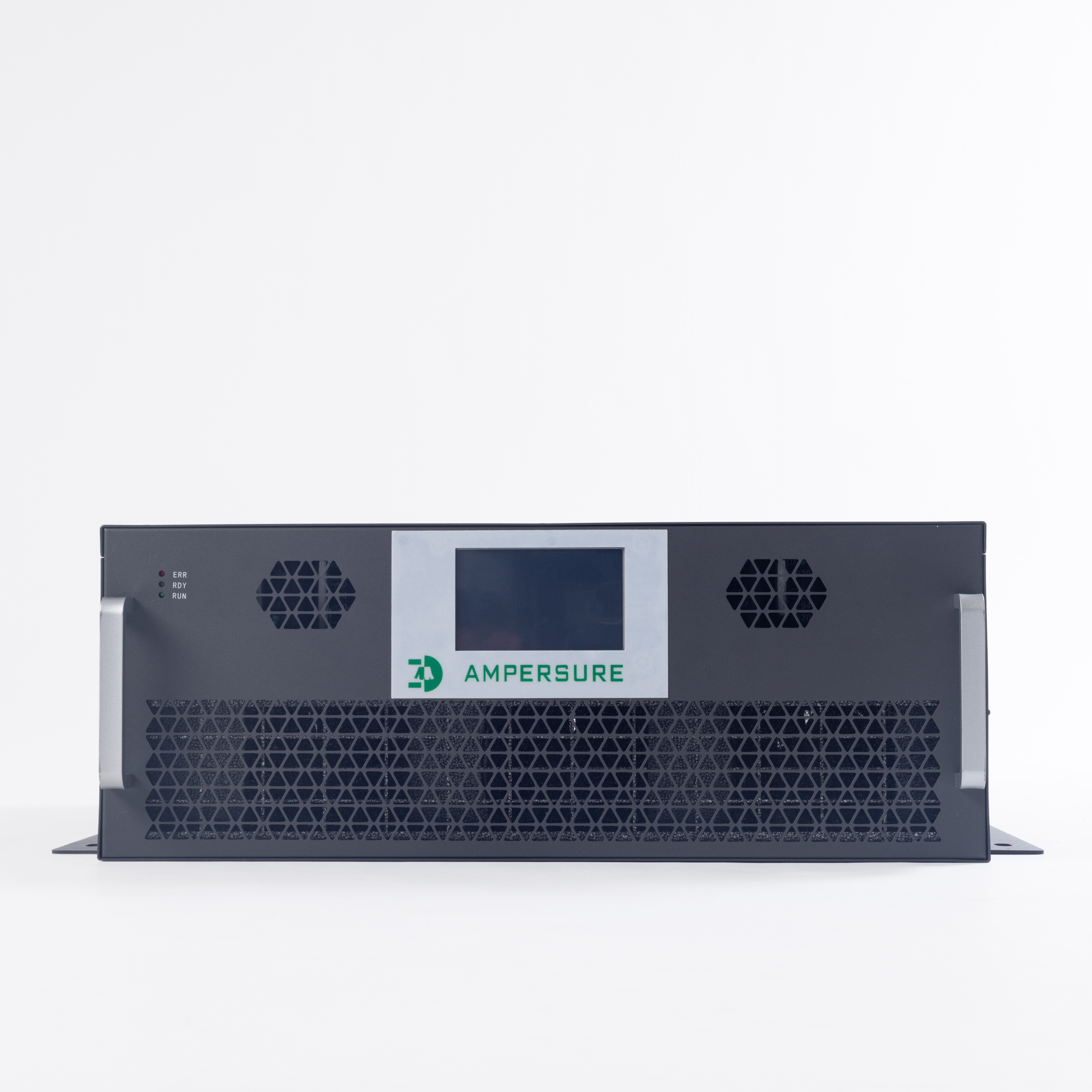

ASVG 690V Produktäusserlichkeit
|
Modulmodell |
||||
|
Modelle |
Ausgleich Leistung (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
AMS ASVG-0.69-120k/4L-W |
120 |
690 |
839*500*328.5 |
Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Ausgleichskapazität (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMS ASVG-0.69-240k/4L-C |
240 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS ASVG-0.69-360k/4L-C |
360 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS ASVG-0.69-480k/4L-C |
480 |
690 |
1250*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
