400 V statischer Var-Generator (SVG)
- Nennfrequenz: 50 Hz/60 Hz (45 Hz ~ 63 Hz)
- Kompensationsstrom: 5kvar , 10kvar, 15kvar, 20kvar , 35kvar, 50kvar, 75kvar, 100kvar,150kvar
- Reaktive Leistungskompensation: ≥99%
- Maschinenwirksamkeit: ≥97%
- Installation: Mit einem Durchmesser von mehr als 0,01 mm
- Überblick
- Spezifikation
- Erscheinung
- Verwandte Produkte
PRODUKTOVERSICHT
Der statische Var-Generator (SVG )funktioniert, indem ein Spannungsquellenumrichter über einen Filter parallel zum Stromnetz angeschlossen wird. Durch die Anpassung der Amplitude und Phase der Wechselspannung am Ausgang des Umrichters erfolgt eine dynamische und präzise Kompensation der Blindleistung im Stromnetz. Die transiente Ansprechzeit beträgt weniger als 50 µs, die vollständige Ansprechzeit weniger als 10 ms, wodurch eine Überkompensation und Unterkompensation vermieden werden.
SVG 400V Technische Spezifikation
|
SVG 400V-Serie |
||||
|
Höhenlage |
＜2000 m (Leistungsabminderung gemäß GB/T 3859.2 oberhalb von 2000 m) |
|||
|
Umgebungstemperatur |
-10 bis +50 ℃ (Leistungsabfall oberhalb von 40 ℃) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90 %, keine Kondensation an der Oberfläche bei einer monatlichen Mindesttemperatur von 25 °C |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
Ac380v (-20%~+20%) |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz ~ 63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
5kvar , 10kvar, 15kvar, 20kvar , 35kvar, 50kvar, 75kvar, 100kvar,150kvar |
|||
|
Stromnetzstruktur |
3P3W, 3P4W |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
16kHz |
|||
|
Funktionsauswahl |
Blindleistung, Blindleistung + Unsymmetrie |
|||
|
Gesamtreaktionszeit |
<10mS |
|||
|
Geräuschentwicklung |
≤ 65 dB |
|||
|
Kommunikation |
2 × RS485-Kommunikationsanschlüsse (unterstützt WLAN) |
|||
|
Schutz |
Überlast, Software/Hardware Überstrom, Über-/Unterspannung, Spannungsunsymmetrie, Versorgungsfehler Übertemperatur, Frequenzanomalien, Schutz vor Kurzschluss |
|||
|
Installation |
Rack-Montage, Wandmontage |
|||
|
Eingabezeilenmethode |
Hintere Zufuhr (Rackmontage), Obere Zufuhr (Wandmontage) |
|||
|
Schutzstufe |
IP20 (IP54 ist auf Wunsch verfügbar) |
|||

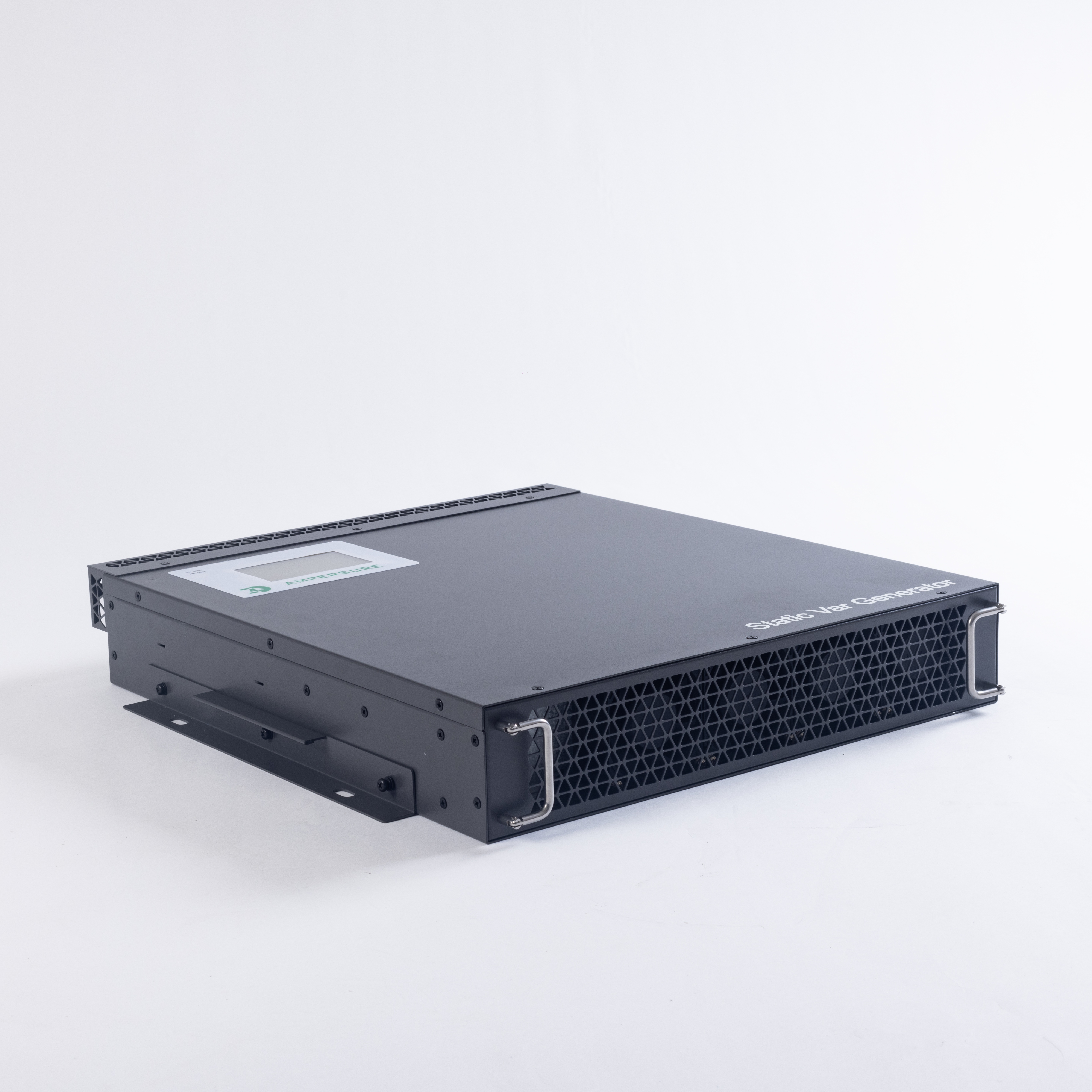

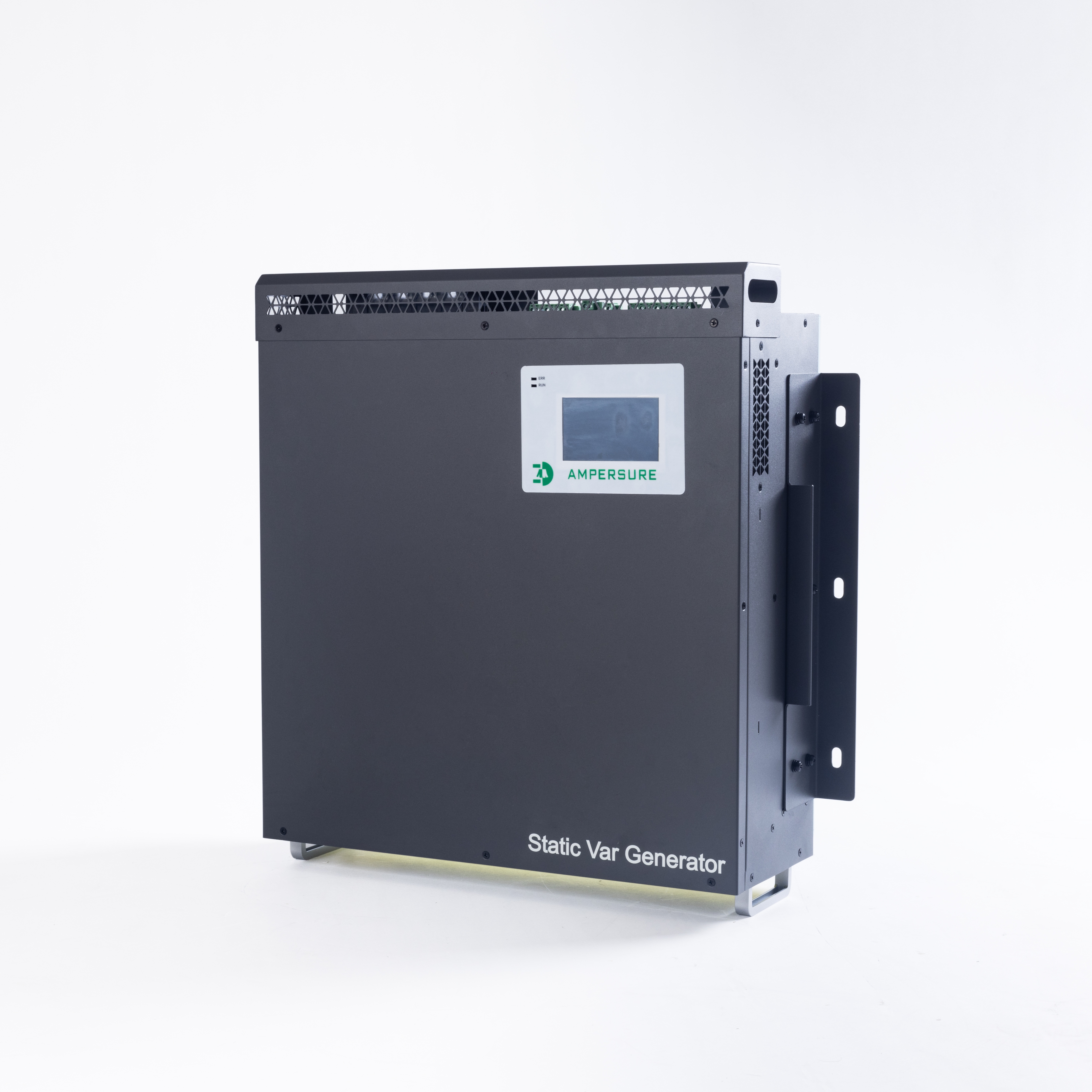

SVG 400V Produktgestaltung
|
Modulmodell |
||||
|
Modelle |
Kompensationsleistung (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
AMS SVG-0.4-10k/4L-W |
10 |
400 |
550*460*92.2 |
Zwangsluftkühlung |
|
AMS SVG-0.4-15k/4L-W |
15 |
400 |
550*460*92.2 |
Zwangsluftkühlung |
|
AMS SVG-0.4-35k/4L-W |
35 |
400 |
550*460*92.2 |
Zwangsluftkühlung |
|
AMS SVG-0.4-50k/4L-W |
50 |
400 |
587*460*92.2 |
Zwangsluftkühlung |
|
AMS SVG-0.4-75k/4L-W |
75 |
400 |
624*500*243.2 |
Zwangsluftkühlung |
|
AMS SVG-0.4-100k/4L-W |
100 |
400 |
624*500*243.2 |
Zwangsluftkühlung |
| AMS SVG-0.4-150k/4L-W | 150 | 400 | 785*511*252.0 | Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Kompensationsleistung (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
AMS SVG-0.4-200k/4L-C |
200 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS SVG-0.4-250k/4L-C |
250 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS SVG-0.4-300k/4L-C |
300 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS SVG-0.4-400k/4L-C |
400 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
