500 V Aktiver Harmonischer Filter (AHF)
-Nominal Frequenz: 45 Hz bis 63 Hz
-Ausgleichsstrom: 100A
-Harmonische Ausgleichsrate: ≥95%
-Effizienz: ≥97%
-Installation: Mit einem Durchmesser von mehr als 0,01 mm
- Überblick
- Spezifikation
- Erscheinung
- Verwandte Produkte
PRODUKTOVERSICHT
Das Funktionsprinzip des AHF besteht darin, den Laststrom in Echtzeit zu erfassen. Basierend auf einem festgelegten Unterharmonischen-Strom-Erfassungsalgorithmus wird der Oberschwingungsstrom schrittweise separiert, und ein Steuersignal wird entsprechend des eingestellten Filteranteils erzeugt, um den IGBT anzusteuern, der einen Kompensationsstrom mit gleicher Amplitude und entgegengesetzter Phase zum lastbedingten Oberschwingungsstrom ausgibt, wodurch die Funktion der Oberschwingungskompensation erreicht wird.
AHF 500V Technische Spezifikation
|
AHF 500V-Serie |
||||
|
Höhenlage |
＜2000 m (Leistungsabminderung gemäß GB/T 3859.2 oberhalb von 2000 m) |
|||
|
Umgebung Temperatur |
-10~+50℃ (abgesenkt über 40°C) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90 %, keine Kondensation an der Oberfläche bei einer monatlichen Mindesttemperatur von 25 °C |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
AC500V±20% |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz ~ 63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
100A |
|||
|
Stromnetzstruktur |
3P3W, 3P4W |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
12,8 kHz |
|||
|
Funktionsauswahl |
Oberschwingungen, Oberschwingungen + Unsymmetrie |
|||
|
Umfang der Vergütung |
2-25 mal, mit einstellbarer Kompensationsrate pro Mal |
|||
|
Harmonisch Ausgleich Rate |
≥95% |
|||
|
Gesamtreaktionszeit |
<40 ms |
|||
|
Kommunikation |
2×RS485 kommunikationsinterfaces (Unterstützt WLAN) |
|||
|
Schutz |
Überlast, Software-/Hardware-Überstrom, Über-/Unterspannung, Unsymmetrie, Netzfehler, Übertemperatur, Frequenzanomalie, Kurzschlussschutz |
|||
|
Installation |
Mit einem Durchmesser von mehr als 0,01 mm |
|||
|
Eingabezeilenmethode |
Hintere Zufuhr (Rackmontage), Obere Zufuhr (Wandmontage) |
|||
|
Schutzstufe |
IP20 (IP54 ist auf Wunsch verfügbar) |
|||

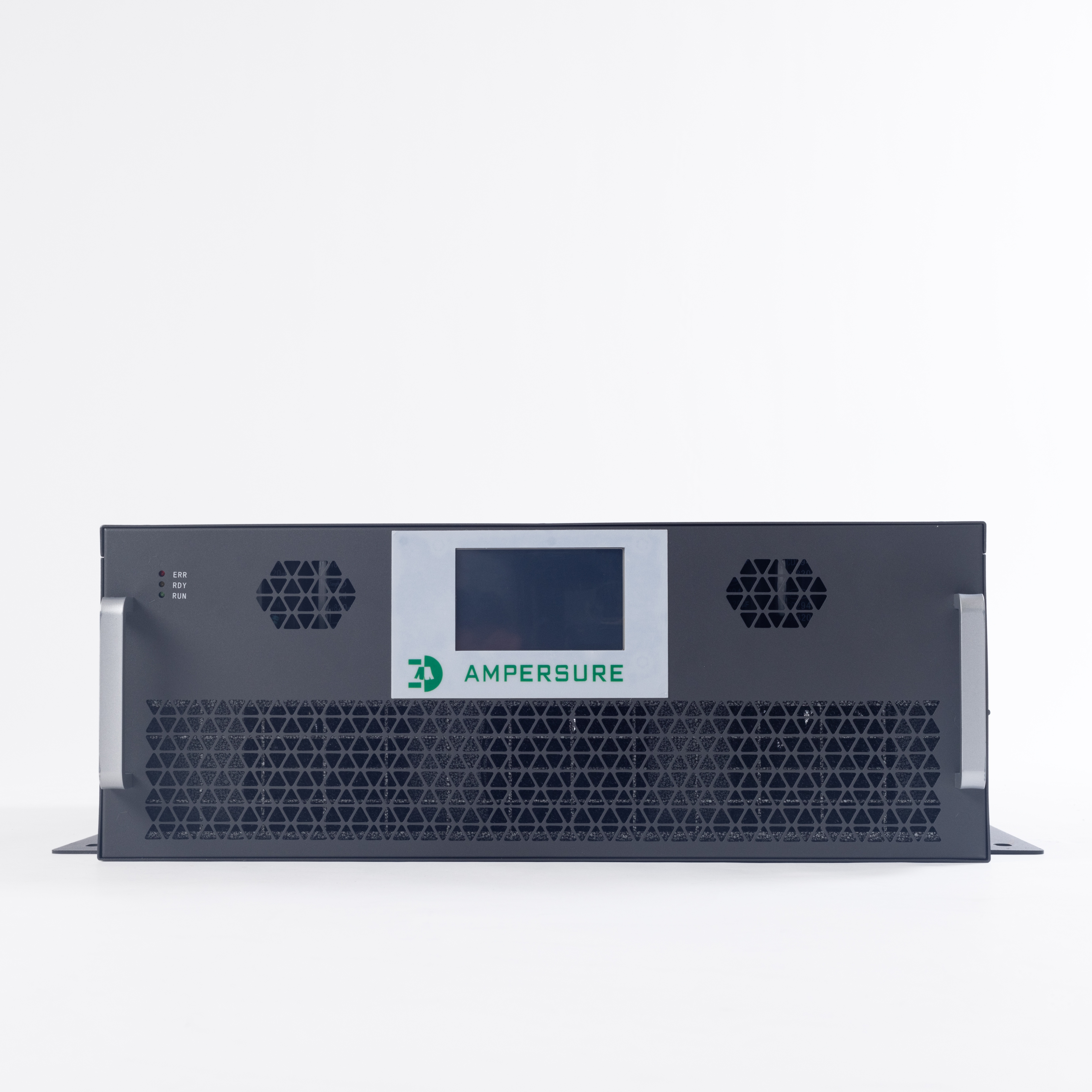

AHF 500V Produktansicht
|
Modulmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
AMS AHF-0,5-100 A/4L-W |
100 |
500 |
839*500*328.5 |
Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMS AHF-0.5-200A/4L-C |
200 |
500 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.5-300A/4L-C |
300 |
500 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.5-400A/4L-C |
400 |
500 |
1250*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
