400 V Aktiver Harmonischer Filter (AHF)
-Nominal Frequenz: 50 Hz/60 Hz (45 Hz ~ 63 Hz)
-Ausgleichsstrom: 7A,15A,25A,50A,75A, 100A,150A,200A
-Harmonische Ausgleichsrate: ≥95%
-Effizienz: ≥97%
-Installation: Mit einem Durchmesser von mehr als 0,01 mm
- Überblick
- Spezifikation
- Erscheinungsbild
- Verwandte Produkte
PRODUKTOVERSICHT
Das Funktionsprinzip des AHF besteht darin, den Laststrom in Echtzeit zu erfassen. Auf der Grundlage eines festgelegten Unterharmonischen-Strom-Erfassungsalgorithmus wird der Oberschwingungsstrom schrittweise separiert, und ein Steuersignal wird entsprechend dem eingestellten Filteranteil erzeugt, um den IGBT anzusteuern, sodass dieser einen Kompensationsstrom mit gleicher Amplitude und entgegengesetzter Phase zum lastbedingten Oberschwingungsstrom ausgibt – wodurch die Funktion der Oberschwingungskompensation erreicht wird.
AHF 400V Technische Spezifikation
|
AHF 400V-Serie |
||||
|
Höhenlage |
＜2000 m (Leistungsabminderung gemäß GB/T 3859.2 oberhalb von 2000 m) |
|||
|
Umgebung Temperatur |
-10 bis +50 ℃ (Leistungsabfall oberhalb von 40 ℃) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90 %, keine Kondensation an der Oberfläche bei einer monatlichen Mindesttemperatur von 25 °C |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
Ac380v (-20%~+20%) |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz ~ 63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
7A,15A,25A,50A,75A, 100A,150A,200A |
|||
|
Stromnetzstruktur |
3P3W, 3P4W |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
16kHz |
|||
|
Funktionsauswahl |
Oberschwingungen, Oberschwingungen + Unsymmetrie |
|||
|
Umfang der Vergütung |
2~50 Mal, mit verstellbarer Vergütung pro Mal |
|||
|
Harmonisch Ausgleich Rate |
≥95% |
|||
|
Gesamtreaktionszeit |
<40 ms |
|||
|
Kommunikation |
2× RS485-Kommunikation schnittstellen (Unterstützt WLAN) |
|||
|
Schutz |
Überlast, Software-/Hardware-Überstrom, Über-/Unterspannung, Unsymmetrie, Netzfehler, Übertemperatur, Frequenzanomalie, Kurzschlussschutz |
|||
|
Installation |
Rack-Montage, Wandmontage |
|||
|
Eingabezeilenmethode |
Rückseiteingang (auf dem Regal befestigt) Oberste Einlass (an der Wand angebracht) |
|||
|
Schutzstufe |
IP20 (IP54 ist auf Wunsch verfügbar) |
|||

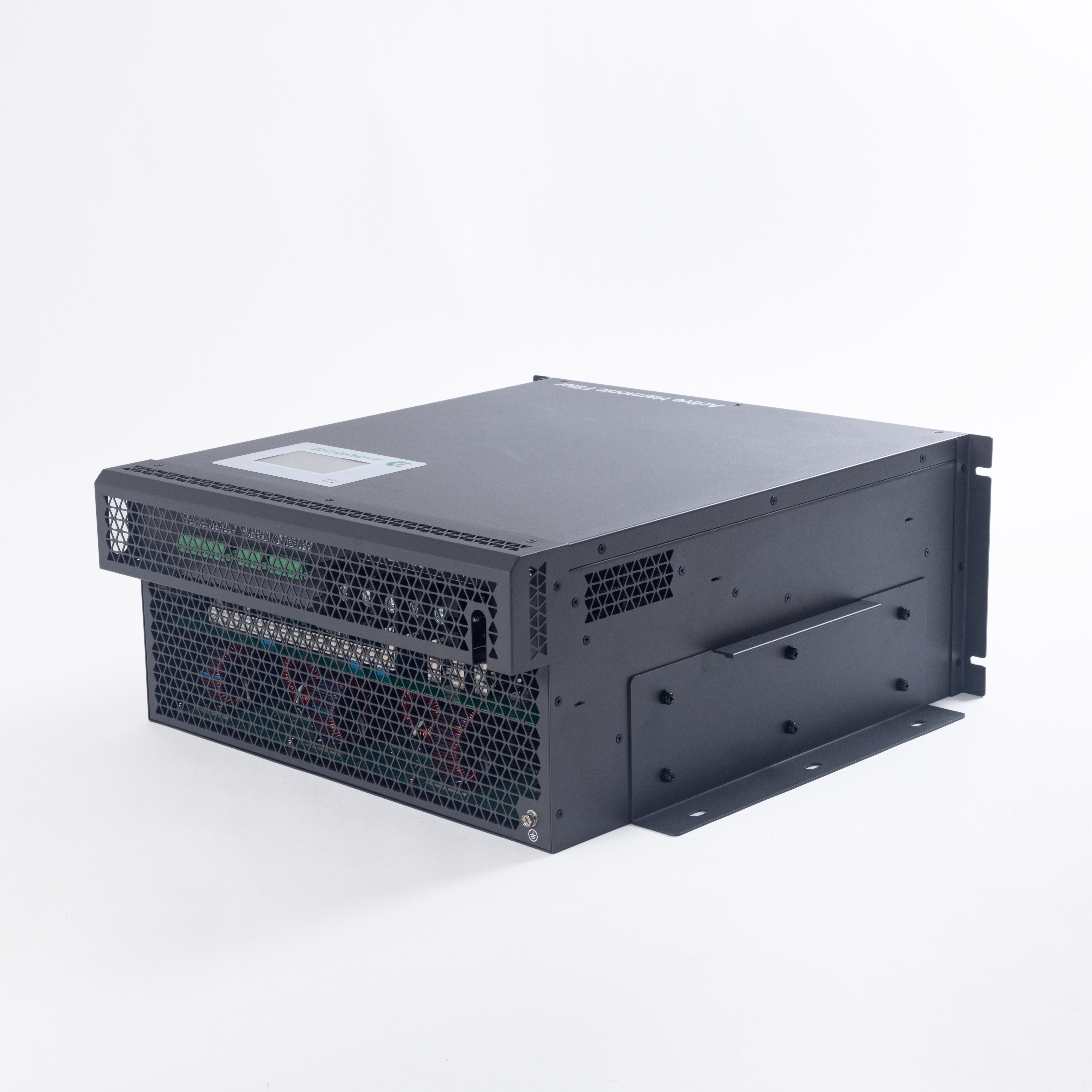

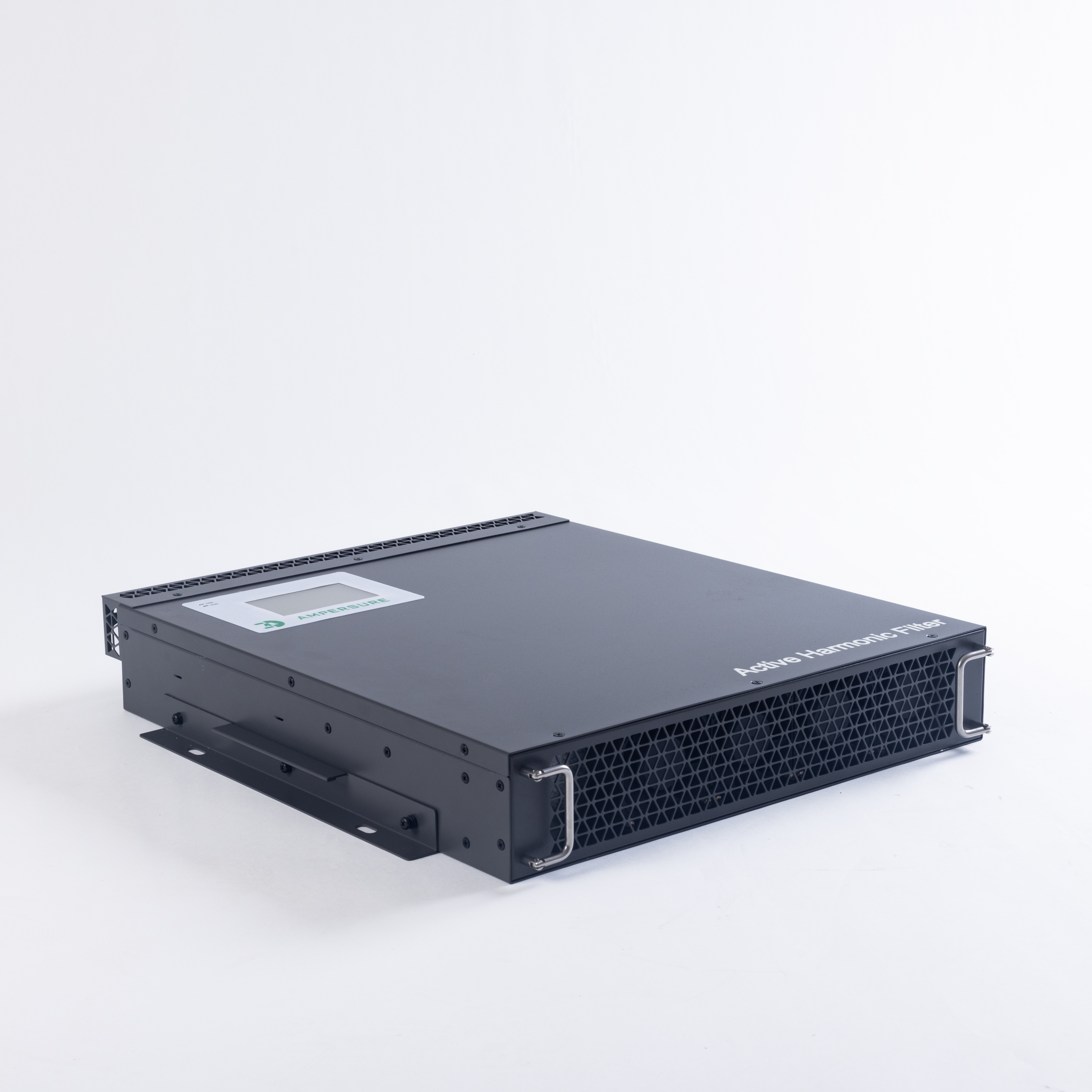

AHF 400V Produktansicht
|
Modulmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
AMS AHF-0.4-25A/4L-W |
25 |
400 |
550*460*92.2 |
Zwangsluftkühlung |
|
AMS AHF-0.4-50A/4L-W |
50 |
400 |
550*460*92.2 |
Zwangsluftkühlung |
|
AMS AHF-0.4-75A/4L-W |
75 |
400 |
587*500*193.2 |
Zwangsluftkühlung |
|
AMS AHF-0.4-100A/4L-W |
100 |
400 |
624*500*243.2 |
Zwangsluftkühlung |
|
AMS AHF-0.4-150A/4L-W |
150 |
400 |
624*500*243.2 |
Zwangsluftkühlung |
| AMS AHF-0.4-200A/4L-W | 200 | 400 | 785*511*252.0 | Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Kompensationskapazität (A) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMS AHF-0.4-200A/4L-C |
200 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.4-250A/4L-C |
250 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.4-300A/4L-C |
300 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.4-400A/4L-C |
400 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.4-500A/4L-C |
500 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
|
AMS AHF-0.4-600A/4L-C |
600 |
400 |
1250*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
