400 वोल्ट उन्नत स्थिर Var जनरेटर (ASVG)
- नामित आवृत्ति: 45Hz-63Hz
- समायोजन विद्युत प्रवाह: 5 किलोवार, 10 किलोवार, 15 किलोवार, 20 किलोवार, 35 किलोवार, 50 किलोवार, 75 किलोवार, 100 किलोवार, 150 किलोवार
- प्रतिक्रियाशील शक्ति मुआवजा दर: ≥99%
- मशीन दक्षता: ≥97%

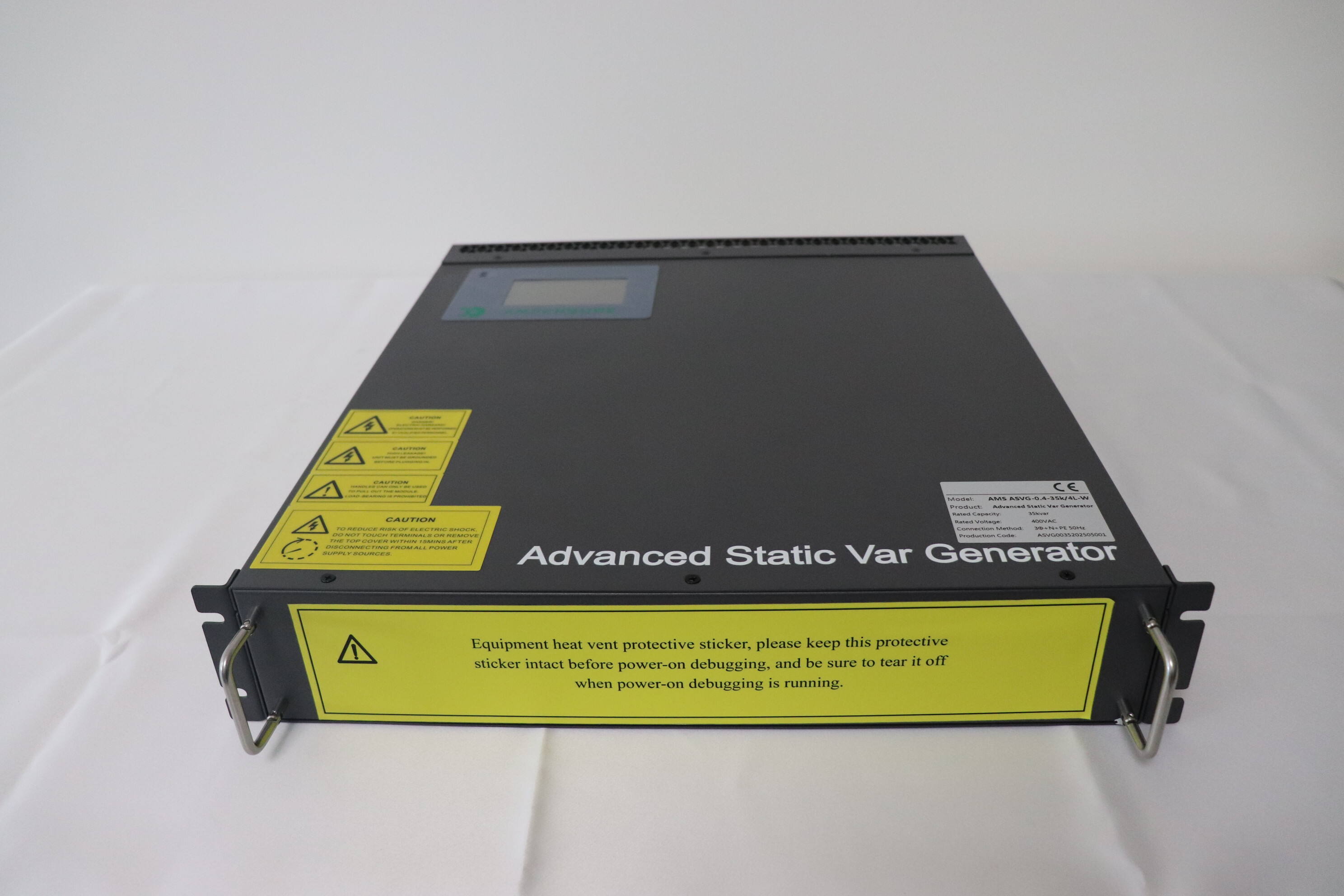

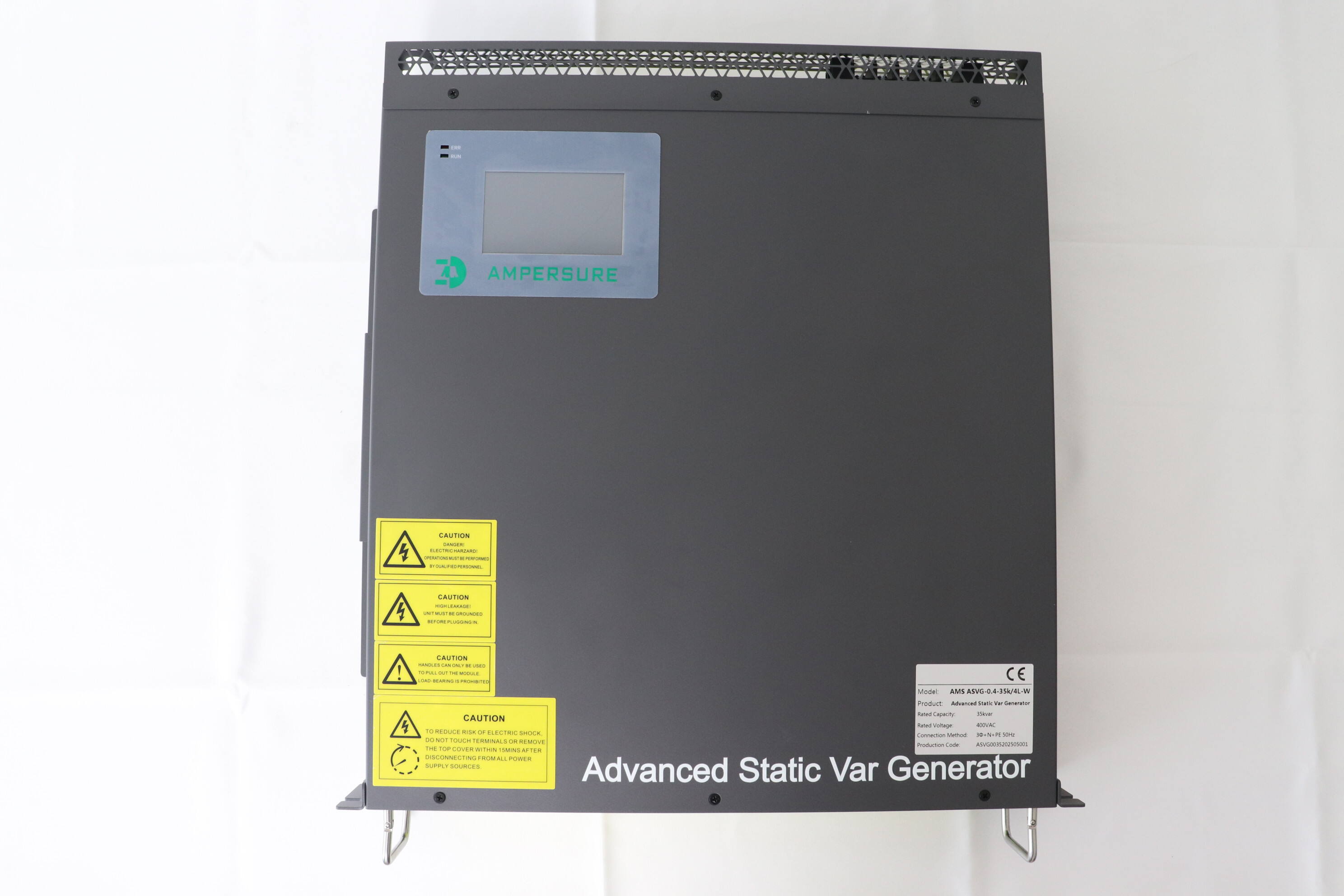

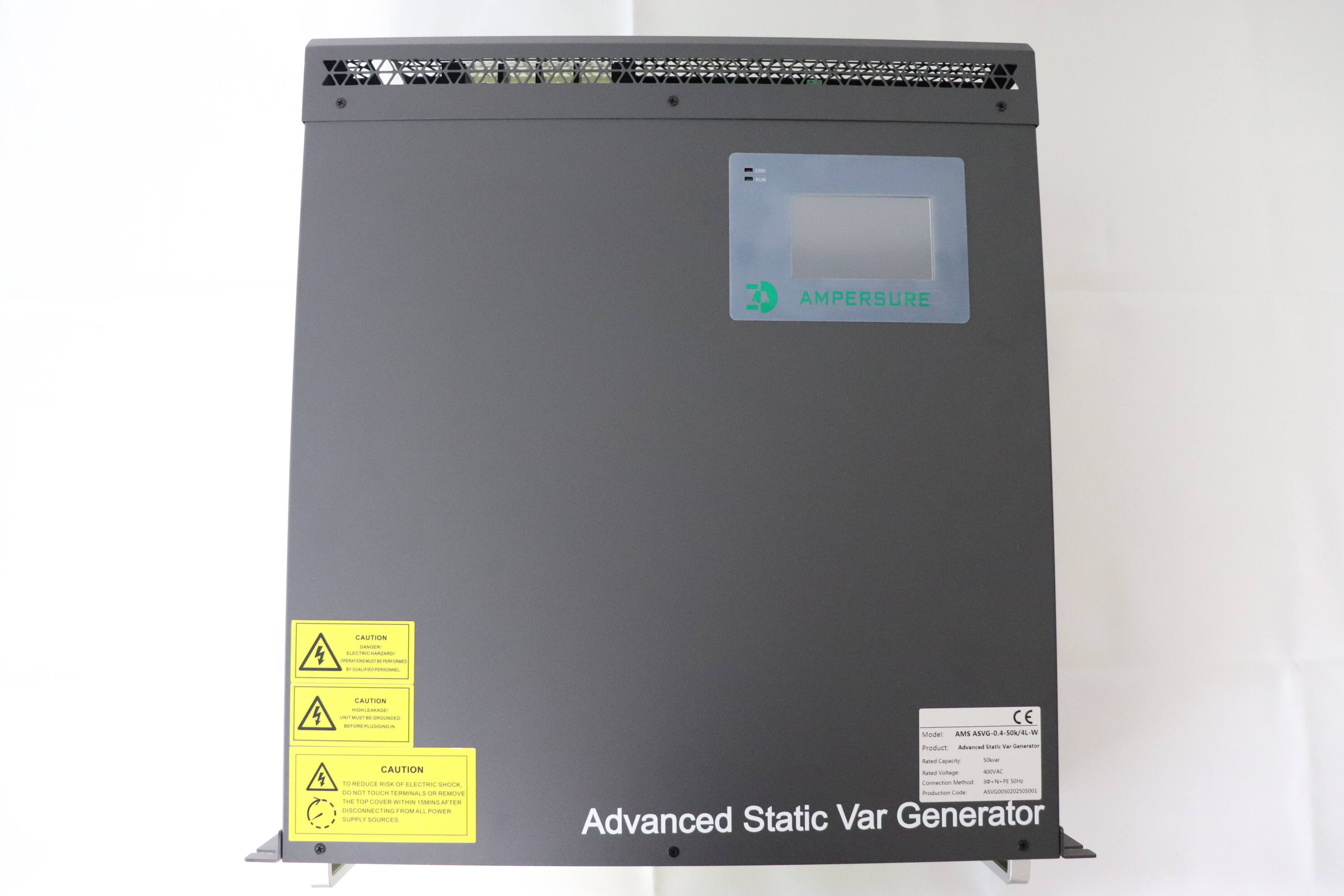

- इंस्टॉलेशन: रैक-माउंटेड, वॉल-माउंटेड
- अवलोकन
- विनिर्देश
- उपस्थिति
- संबंधित उत्पाद
उत्पाद अवलोकन
एएस वीजी एक नवीन वर्तमान-प्रकार का बिजली गुणवत्ता प्रबंधन उपकरण है। यह लोड धारा की वास्तविक समय निगरानी द्वारा इन्वर्टर की एसी तरफ निर्गत वोल्टेज के कला और आयाम को समायोजित करता है। इससे यह प्रणाली के प्रतिक्रियाशील शक्ति, हार्मोनिक्स और तीन-फेज असंतुलित धाराओं के लिए सटीक, एक साथ क्षतिपूर्ति प्रदान करने में सक्षम होता है। असं तुलन डी धाराएँ। एएसवीजी की विशेषता इसकी शक्तिशाली समग्र क्षतिपूर्ति क्षमताओं, तीव्र प्रतिक्रिया समय और उच्च लागत-प्रभावशीलता में है, जिससे यह एक ब बेहतर बन जाता है।
एएसवीजी 400V तकनीकी विन्यास
|
ASVG 400V सीरीज |
||||
|
ऊँचाई |
≤ 2000 मीटर (2000 मीटर से ऊपर GB/T 3859.2 के अनुसार घटाया गया रेटिंग) |
|||
|
परिवेश तापमान |
-10°सी से +50°सी (40°C से ऊपर गिराया गया) |
|||
|
सापेक्ष आर्द्रता |
≤ 90%, मासिक न्यूनतम तापमान 25°C पर सतह पर कोई संघनन नहीं |
|||
|
प्रदूषण स्तर |
स्तर III से नीचे |
|||
|
संचालन वोल्टेज |
AC380V (-20%~+20%) |
|||
|
ऑपरेटिंग आवृत्ति |
50हर्ट्ज/60हर्ट्ज(45हर्ट्ज～63हर्ट्ज) |
|||
|
रेटेड मुआवजा क्षमता |
5kvar, 10kvar, 15kvar, 20kvar, 35kvar, 50kvar, 75kvar, 100kvar, 150kvar |
|||
|
पावर ग्रिड संरचना |
3P3W, 3P4W |
|||
|
समानांतर संख्याएँ |
असीमित |
|||
|
प्रणाली दक्षता |
≥97% |
|||
|
स्विचिंग आवृत्ति |
16kHz |
|||
|
फ़ंक्शन चयन |
प्रतिक्रियाशील शक्ति, हार्मोनिक्स, प्रतिक्रियाशील शक्ति + हार्मोनिक्स हार्मोनिक्स+प्रतिक्रियात्मक शक्ति, हार्मोनिक्स+असंतुलन, प्रतिक्रियात्मक शक्ति+असंतुलन, हार्मोनिक्स+असंतुलन+प्रतिक्रियाशील शक्ति प्रतिक्रियाशील शक्ति + असंतुलन + हार्मोनिक्स |
|||
|
पूर्ण प्रतिक्रिया समय |
प्रतिक्रियाशील शक्ति <10 मिलीसेकंड, हार्मोनिक्स <40 मिलीसेकंड |
|||
|
शोर |
≤65dB |
|||
|
संचार |
2*आरएस485 संचार पोर्ट (वाई-फाई समर्थित) |
|||
|
सुरक्षा |
अतिभार, सॉफ्टवेयर/हार्डवेयर अतिधारा, अति/अववोल्टेज, असंतुलन, बिजली आपूर्ति दोष, अतिताप, आवृत्ति असामान्यता, लघु-परिपथ सुरक्षा |
|||
|
स्थापना |
रैक-माउंटेड, दीवार-माउंटेड |
|||
|
प्रवेश लाइन विधि |
रैक-माउंटेड, शीर्ष इनलेट (दीवार पर लगाया) |
|||
|
सुरक्षा स्तर |
IP20 (IP54 अनुकूलन योग्य है) |
|||
एएसवीजी 400V उत्पाद का रूपरेखा
|
मॉड्यूल मॉडल |
||||
|
मॉडल |
मुआवजा क्षमता(kvar) |
प्रणाली वोल्टेज(V) |
आयाम चौड़ाई*गहराई*ऊंचाई (मिमी) |
शीतलन प्रणाली |
|
AMS ASVG-0.4-10k/4L-W |
10 |
400 |
550*460*92.2 |
फोर्स्ड एयर कूलिंग |
|
AMS ASVG-0.4-15k/4L-W |
15 |
400 |
550*460*92.2 |
मजबूर हवा ठंडा |
|
AMS ASVG-0.4-35k/4L-W |
35 |
400 |
550*460*92.2 |
मजबूर हवा ठंडा |
|
AMS ASVG-0.4-50k/4L-W |
50 |
400 |
587*500*193.2 |
मजबूर हवा ठंडा |
|
AMS ASVG-0.4-75k/4L-W |
75 |
400 |
624*500*243.2 |
मजबूर हवा ठंडा |
|
AMS ASVG-0.4-100k/4L-W |
100 |
400 |
624*500*243.2 |
फोर्स्ड एयर कूलिंग |
| AMS ASVG-0.4-150k/4L-W | 150 | 400 | 785*511*252.0 | मजबूर हवा ठंडा |
|
कैबिनेट मॉडल |
||||
|
मॉडल |
प्रतिकरण क्षमता (kvar) |
प्रणाली वोल्टेज(V) |
आयाम चौड़ाई*गहराई*ऊंचाई(मिमी) |
शीतलन प्रणाली |
|
एएमएस एएसवीजी-0.4-200k/4L-सी |
200 |
400 |
1250*1000*2200 |
मजबूर हवा ठंडा |
|
एएमएस एएसवीजी-0.4-250k/4L-सी |
250 |
400 |
1250*1000*2200 |
मजबूर हवा ठंडा |
|
एएमएसएएसवीजी-0.4-300k/4एल-सी |
300 |
400 |
1250*1000*2200 |
मजबूर हवा ठंडा |
|
एएमएसएएसवीजी-0.4-400k/4एल-सी |
400 |
400 |
1250*1000*2200 |
मजबूर हवा ठंडा |
नोटः -R ((रैक) / -W ((वॉल) / -C ((कैबिनेट)
