เครื่องผลิตวาร์สติก 400 วอลต์ (SVG)

- ความถี่ที่ระบุ: 50เฮิรตซ์/60เฮิรตซ์(45เฮิรตซ์~63เฮิรตซ์)
- คอมพาเนสชั่นคอร์เรนต์ 5kvar , 10kvar, 15kvar, 20kvar , 35kvar, 50kvar, 75kvar, 100kvar,150kvar
- อัตราการชดเชยพลังงานปฏิกิริยา: ≥99%
- ประสิทธิภาพของเครื่องจักร ≥97%
- การติดตั้ง: เครื่องติดตั้งราง เครื่องติดตั้งผนัง

ภาพรวม
ข้อมูลจำเพาะ
ลักษณะ
ผลิตภัณฑ์ที่เกี่ยวข้อง

ภาพรวมผลิตภัณฑ์

เครื่องกำเนิดแรงดันไฟฟ้าแบบสถิต (Static Var Generator) (SVG )ทำงานโดยเชื่อมต่ออุปกรณ์แปลงแรงดันไฟฟ้าแบบแหล่งจ่าย (voltage source converter) แบบขนานเข้ากับระบบจำหน่ายไฟฟ้าผ่านตัวกรอง จากนั้นปรับค่าแอมพลิจูดและเฟสของแรงดันไฟฟ้ากระแสสลับที่ออกจากระบบแปลง เพื่อชดเชยกำลังไฟฟ้าปฏิกิริยา (reactive power) ในระบบจำหน่ายไฟฟ้าอย่างไดนามิกและแม่นยำ เวลาตอบสนองแบบชั่วคราว (transient response time) น้อยกว่า 50 ไมโครวินาที และเวลาตอบสนองแบบเต็มรูปแบบ (full response time) น้อยกว่า 10 มิลลิวินาที ซึ่งช่วยหลีกเลี่ยงการชดเชยเกิน (over-compensation) และการชดเชยไม่เพียงพอ (under-compensation)

ข้อมูลจำเพาะทางเทคนิคของ SVG 400V

SVG 400V ซีรี่ย์
ความสูง	＜2000 เมตร (ลดกำลังตามมาตรฐาน GB/T 3859.2 สำหรับสถานที่ที่สูงกว่า 2000 เมตร)
อุณหภูมิบริเวณ	-10 ถึง +50 องศาเซลเซียส (ลดกำลังงานลงเมื่ออุณหภูมิสูงกว่า 40 องศาเซลเซียส)
ความชื้นสัมพัทธ์	≤ 90% (ไม่มีการควบแน่นบนพื้นผิว ที่อุณหภูมิต่ำสุดรายเดือน 25°C)
ระดับมลพิษ	ต่ำกว่าระดับ III
โลตติจ์การทํางาน	AC380V (-20%~+20%)
ความถี่ในการทํางาน	50เฮิรตซ์/60เฮิรตซ์(45เฮิรตซ์~63เฮิรตซ์)
ราคา ค่าตอบแทน ความจุ	5kvar , 10kvar, 15kvar, 20kvar , 35kvar, 50kvar, 75kvar, 100kvar,150kvar
โครงสร้างโครงข่ายไฟฟ้า	3P3W, 3P4W
จํานวน ใน ระยะ ตรง กัน	ไม่จํากัด
ระบบ ประสิทธิภาพ	≥97%
ความถี่เปลี่ยน	16kHz
การเลือกฟังก์ชั่น	กำลังไฟฟ้าปฏิกิริยา, กำลังไฟฟ้าปฏิกิริยา + ความไม่สมดุลของแรงดัน
เวลาตอบสนองเต็ม	<10มิลลิวินาที
เสียงรบกวน	≤ 65dB
การสื่อสาร	พอร์ตการสื่อสาร RS485 จำนวน 2 พอร์ต (รองรับ WIFI)
การป้องกัน	โอเวอร์โหลด, โปรแกรม / ฮาร์ดแวร์ออฟคอร์เรนต์ แรงดันไฟฟ้าสูงเกิน/ต่ำเกิน ความไม่สมดุลของแรงดันไฟฟ้า, ข้อผิดพลาดของแหล่งจ่ายไฟฟ้า อุณหภูมิเกิน, ความผิดปกติของความถี่ การป้องกันวงจรสั้น
การติดตั้ง	ติดตั้งบนแร็ค,ติดผนัง
วิธีการเข้าเส้น	การเข้าทางด้านหลัง (ติดตั้งบนแร็ค), การเข้าทางด้านบน (ติดตั้งบนผนัง)
ระดับการป้องกัน	IP20 (สามารถปรับแต่งเป็น IP54 ได้)

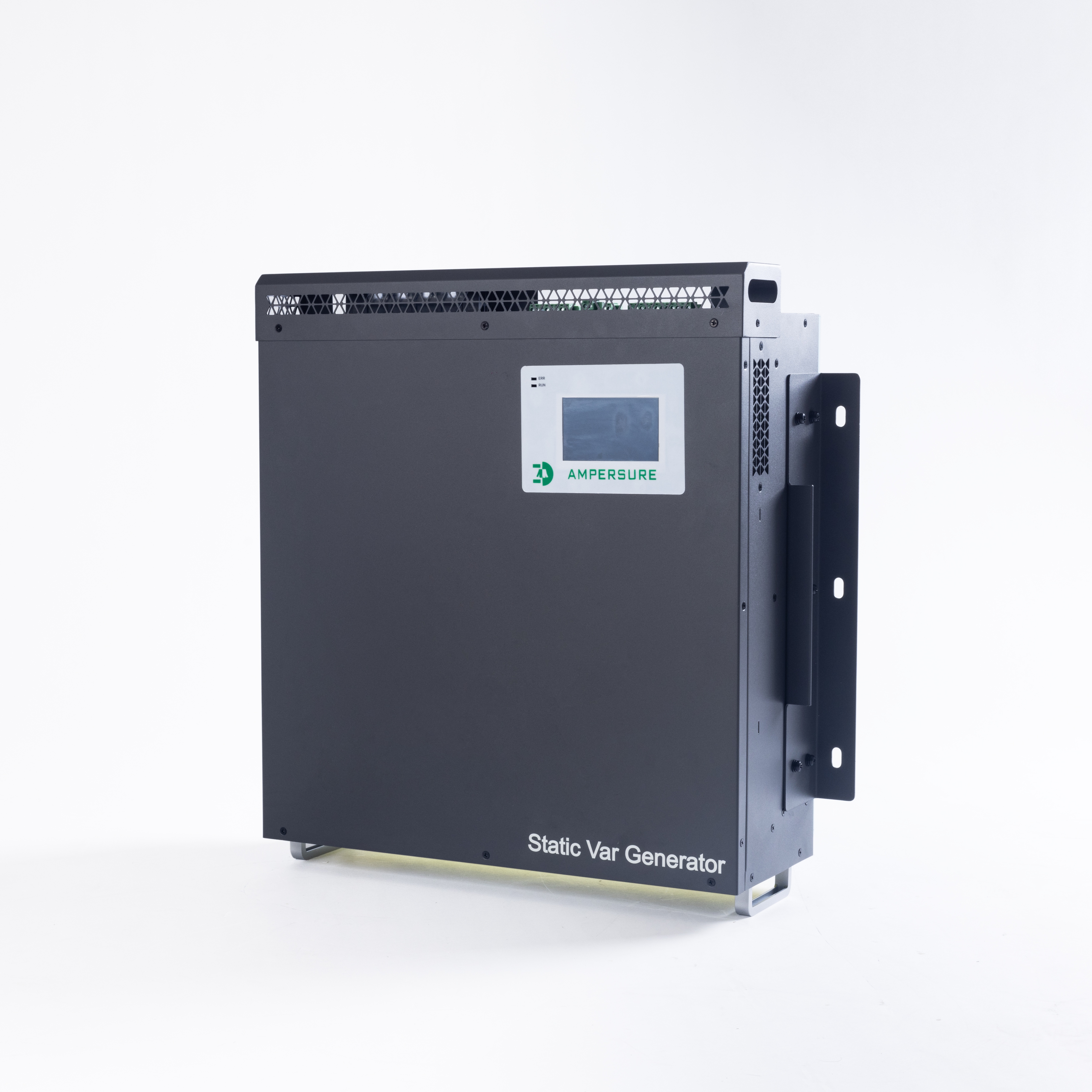

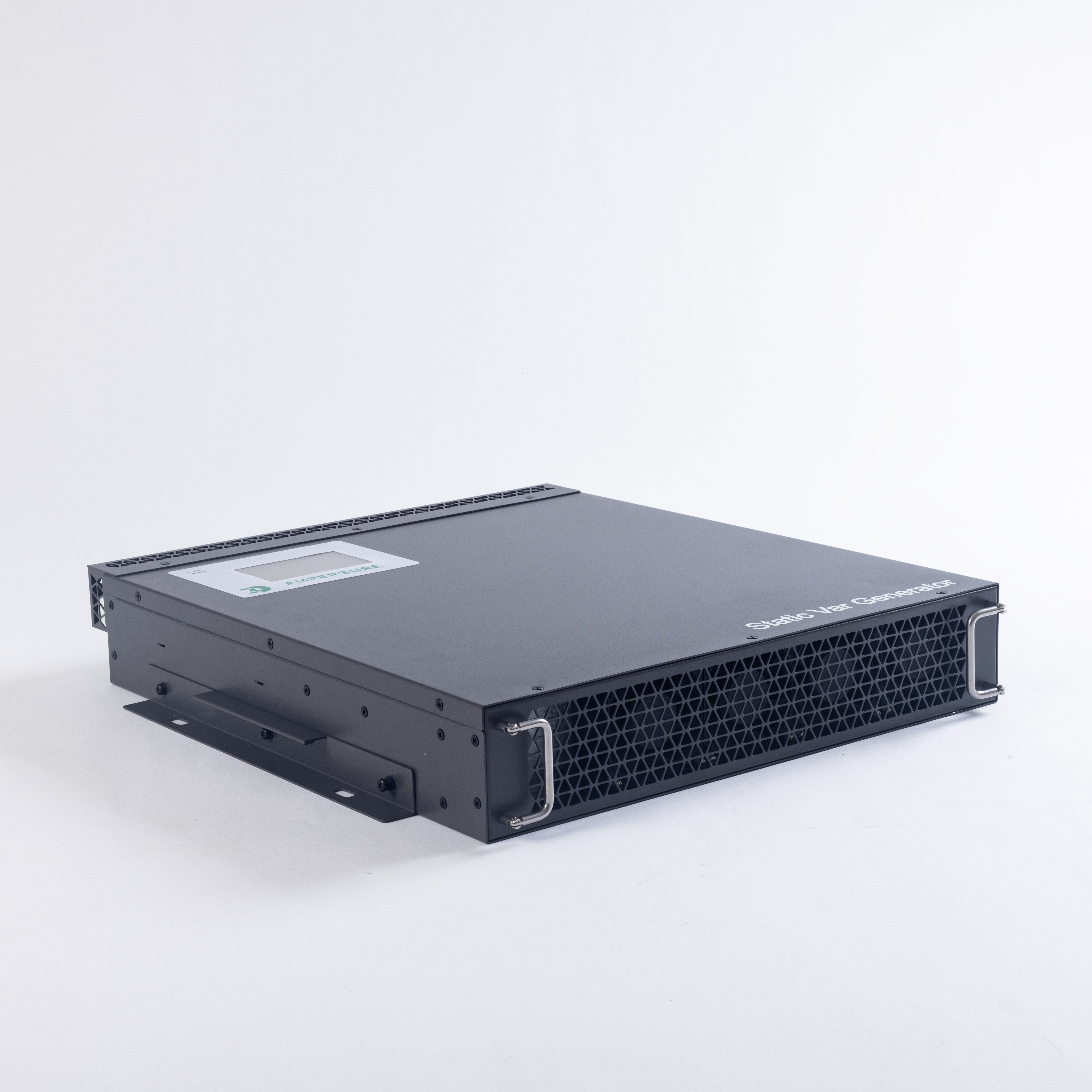

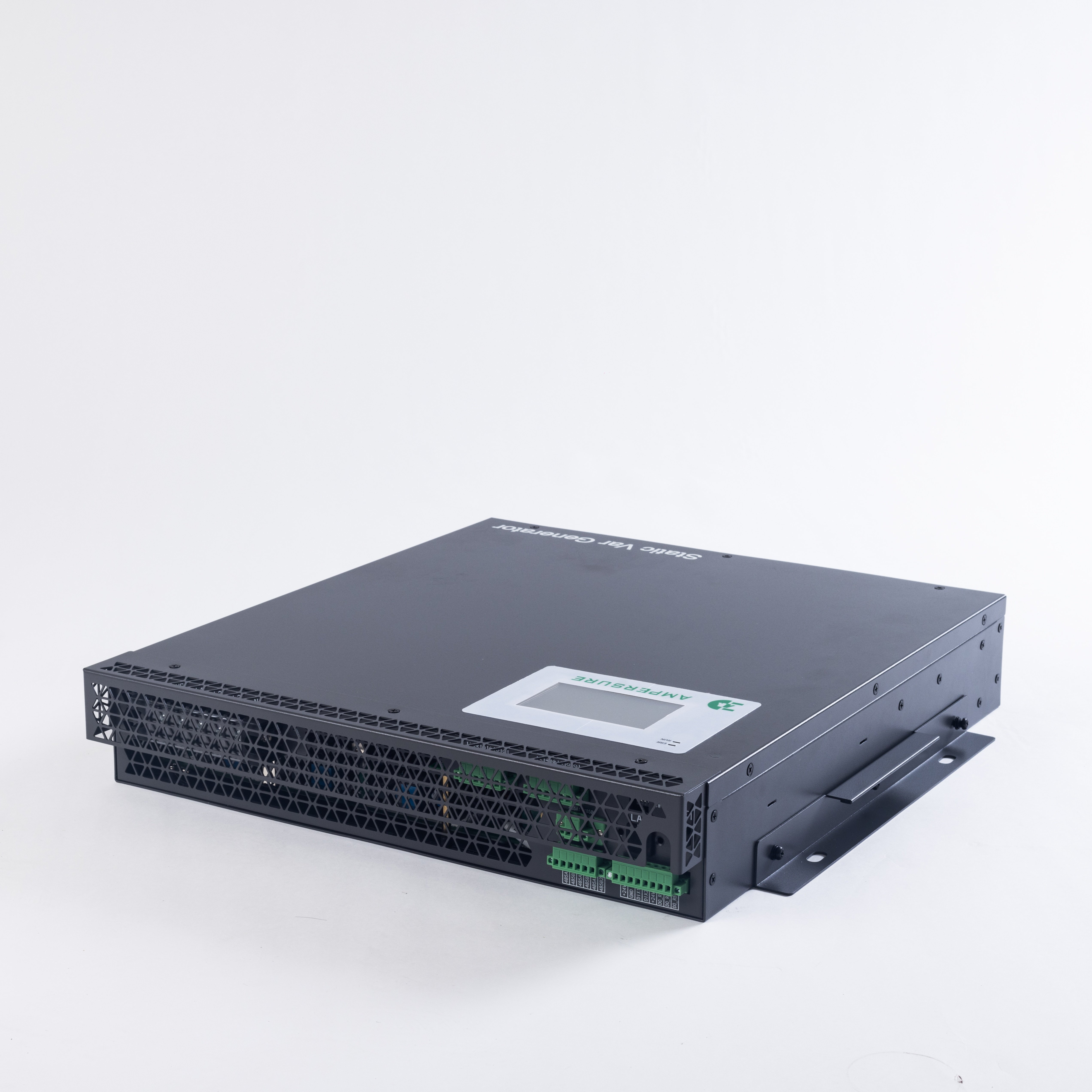

ลักษณะภายนอกของผลิตภัณฑ์ SVG 400V

โมเดลโมดูล
รุ่น	ความสามารถในการชดเชย ((kvar)	ระบบ เขตไฟฟ้า(V)	มิติ ความกว้างความลึกความสูง (มม.)	ระบบเย็น
AMS SVG-0.4-10k/4L-W	10	400	55046092.2	การเย็นด้วยอากาศ
AMS SVG-0.4-15k/4L-W	15	400	55046092.2	การเย็นด้วยอากาศ
AMS SVG-0.4-35k/4L-W	35	400	55046092.2	ForcedAir Cooling
AMS SVG-0.4-50k/4L-W	50	400	58746092.2	การเย็นด้วยอากาศ
AMS SVG-0.4-75k/4L-W	75	400	624500243.2	การเย็นด้วยอากาศ
AMS SVG-0.4-100k/4L-W	100	400	624500243.2	การเย็นด้วยอากาศ
AMS SVG-0.4-150k/4L-W	150	400	785511252.0	การเย็นด้วยอากาศ

แบบตู้
รุ่น	ความสามารถในการชดเชย ((kvar)	ระบบ เขตไฟฟ้า(V)	มิติ ความกว้างความลึกความสูง (มม.)	ระบบเย็น
AMS SVG-0.4-200k/4L-C	200	400	125010002200	การเย็นด้วยอากาศ
AMS SVG-0.4-250k/4L-C	250	400	125010002200	การเย็นด้วยอากาศ
AMS SVG-0.4-300k/4L-C	300	400	125010002200	การเย็นด้วยอากาศ
AMS SVG-0.4-400k/4L-C	400	400	125010002200	การเย็นด้วยอากาศ
