220V Generador Estàtic Avançat de Variacions de Reactiva Refredament Natural (ASVG NC)
- Freqüència nominal: 45 Hz-63 Hz
- Corrent compensador: 7kvar 、17kvar ；
- Taxa de compensació de potència reactiva: > 98%
- Eficiència de la màquina: >97%
- Instalació: Fixat a la paret
- Visió general
- Especificació
- Aparició
- Productes relacionats
Vista general del producte

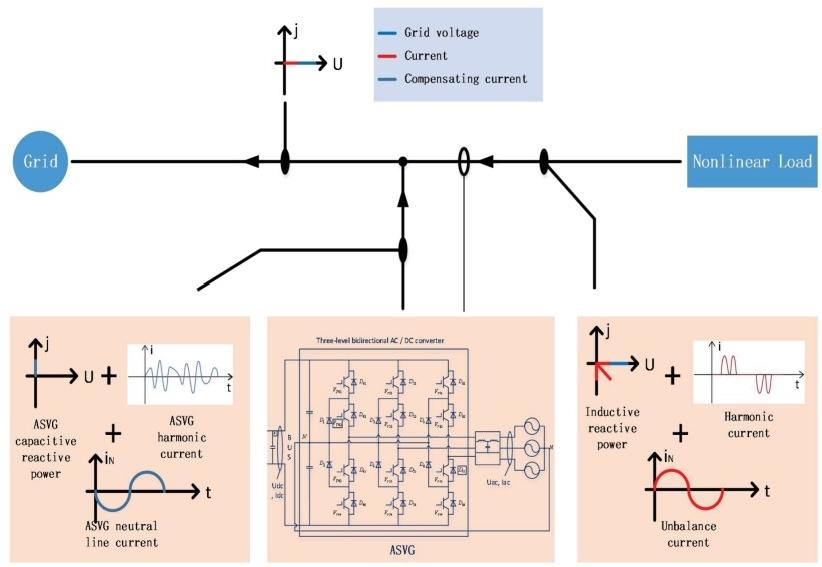

El generador estàtic avançat de variadors (ASVG NC) amb refrigeració natural adopta un disseny silenciós, connectant el convertidor d'origen de tensió en paral·lel a la xarxa elèctrica mitjançant un filtre. El seu principi de funcionament consisteix a detectar en temps real el corrent de càrrega, basant-se en algorismes avançats de detecció i control de potència reactiva, harmònica i activa trifàsica, per generar la corresponent senyal de conducció IGBT i aconseguir una compensació completa del corrent reactiva, corrent harmònica i potència activa desequilibrada trifàsica. Al mateix temps, l'equip disposa d'un disseny amb nivell de protecció exterior IP66, un soroll inferior a 45 dB i admet un transformador de mesura integrat al costat de la xarxa, sent fàcil d'instal·lar i mantenir, amb una llarga vida útil.
Especificació Tècnica ASVG NC 220V
| ASVG NC 220V | |
| Altitud | <2000m, per sobre dels 2000m, l'ús ha de ser reduït segons GB/T3859.2 |
| Temperatura ambient | -10～+50℃（Reducció per sobre dels 40℃） |
| Humitat Relativa | ≤90%, temperatura mínima mensual de 25℃, sense condensació a la superfície |
| Nivell de contaminació | Per sota del nivell III |
| Voltatge de funcionament | CA220V（-20%～+20%） |
| Freqüència de funcionament | 50Hz/60Hz（45Hz～63Hz） |
| Capacitat de compensació nominal | 7kvar、17kvar |
| Estructura de la xarxa elèctrica | Tres fases tres fils/Tres fases quatre fils |
| Nombre d'unitats en paral·lel | Il·limitat |
| Rendiment a plena càrrega | ≥97% |
| Freqüència de commutació | 16kHz |
| Selecció de funcions | Compensació reactiva, control harmònic, compensació reactiva + compensació harmònica, control harmònic + compensació reactiva, control harmònic + compensació de desequilibri trifàsic, compensació reactiva + compensació de desequilibri trifàsic, compensació harmònica + compensació de desequilibri trifàsic + compensació reactiva, compensació reactiva + compensació de desequilibri trifàsic + compensació harmònica |
| Taxa de compensació integral | Compensació de potència reactiva≥98%, compensació de desequilibri trifàsic≥95%, compensació harmònica combinada del 2n al 50è ordre≥95% |
| Capacitat de filtratge de línies neutres | La capacitat de filtratge de la línia neutra és 1,5 vegades la capacitat de filtratge de fase |
| Temps de resposta complet | <40 ms |
| Soroll | ≤45dB |
| Comunicació | 2 interfícies de comunicació RS485 (compatibles amb Wi-Fi) |
| Protecció | Sobrecàrrega, sobrecorrent per software/hardware, sobre-tensió/subtensió de xarxa, desequilibri de tensió de xarxa, |
| fallada de potència, sobretemperatura, freqüència anormal | |
| Capacitat de sobrecàrrega | Sobrecàrrega nominal del 1,2 vegades durant 60 segons |
| Instal·lació | Fixat a la paret |
| Mètode de línia d'entrada | Línia descendente |
| Nivell de Protecció | IP66 |

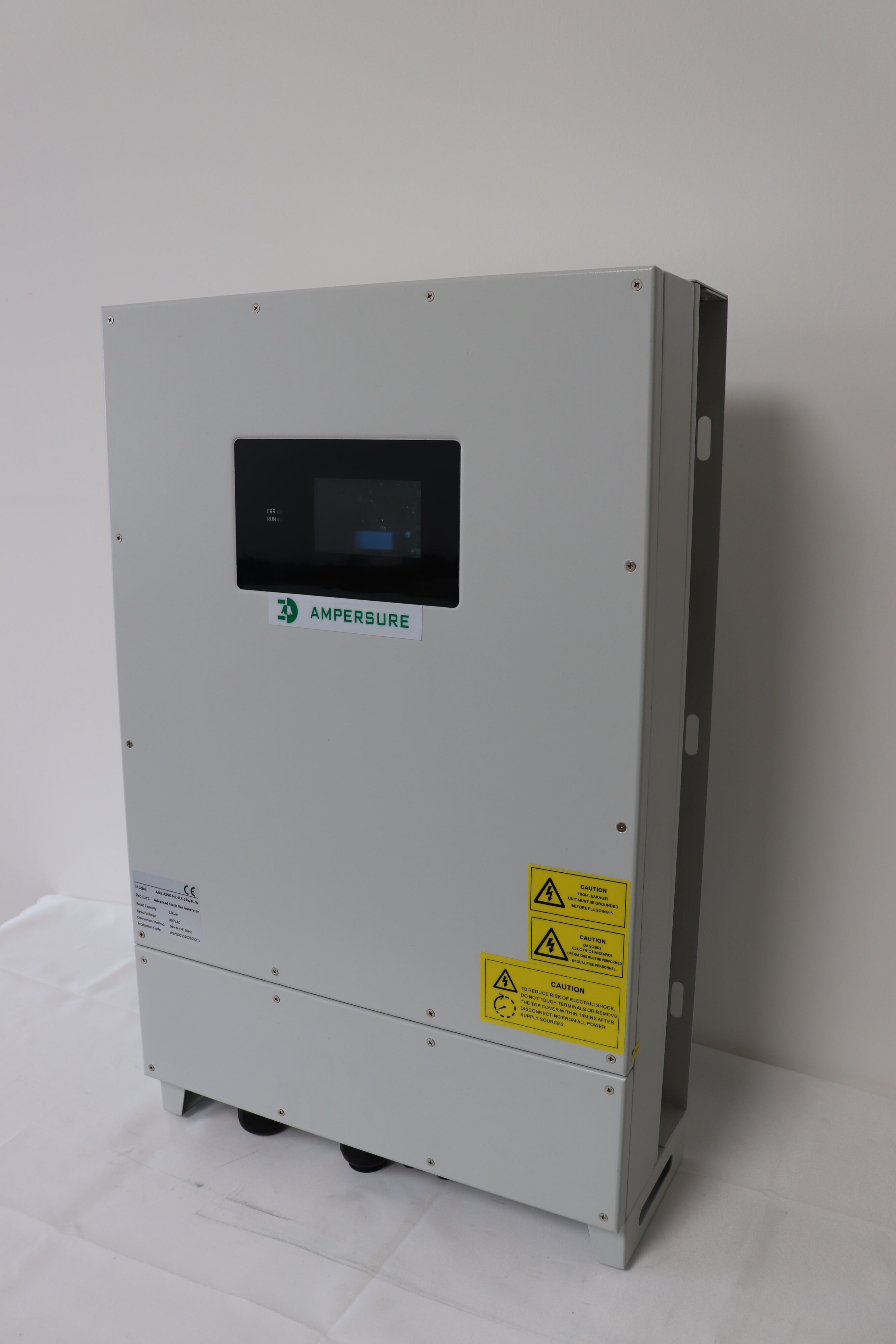

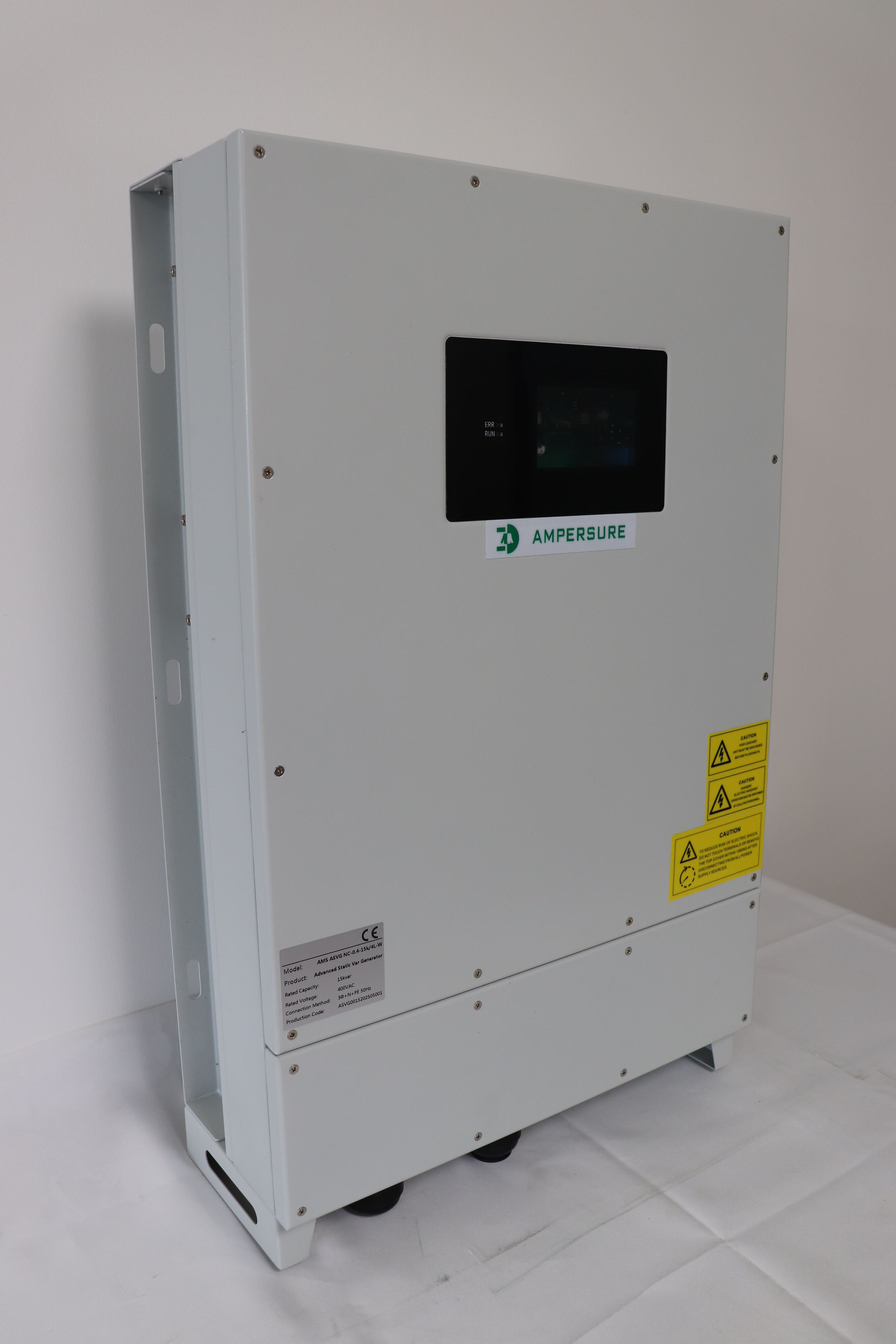

ASVG NC 220V Aspecte del producte
| Model de mòdul | ||||
| Models | Capacitat de compensació (kvar) | Tensió del Sistema (V) | Dimensions | Sistema de refrigeració |
| Amplada * Profunditat * Alçada | ||||
| (mm) | ||||
| AMS | 7 | 220 | 490*777*184mm | Refrigerament per aire forçat |
| ASVG NC-0.22-7k/4L-W | ||||
| AMS | 17 | 220 | 490*777*184mm | Refrigerament per aire forçat |
| ASVG NC-0.22-17k/4L-W | ||||
Nota: -R (Rac) / -W (W) / -C (Cabinet)
